Mažete vypínací ložisko spojky? Správná odpověď

Přímá odpověď: Měli byste namazat vypínací ložisko spojky?

Ne, neměli byste mazat moderní vypínací ložisko spojky — ve většině případů nazývané také vyhazovací ložisko. Naprostá většina vypínacích ložisek spojky vyrobených po polovině 80. let jsou utěsněné, předem namazané jednotky. Pocházejí z továrny se specifickým mazivem již zabaleným uvnitř kroužků ložiska a toto vnitřní mazání je navrženo tak, aby vydrželo po celou dobu životnosti ložiska. Přidání vnějšího maziva do utěsněného vypínacího ložiska spojky nijak nezlepší jeho výkon a může aktivně způsobit poškození.

Nicméně je zde nuance, na které záleží. I když samotné ložisko by se nemělo mazat, určité kontaktní body kolem sestavy vypínacího ložiska spojky – konkrétně kontaktní body vidlice, objímka nebo vodicí trubka a držák ložiska vstupního hřídele – vyžadují během instalace malé a přesné množství vysokoteplotního maziva. Chybné rozlišení je jednou z nejčastějších příčin chvění spojky, selhání ložisek a předčasného opotřebení spojky.

Tento článek přesně popisuje, kam nanést mazivo, jaký typ použít, jaké množství je vhodné a co se stane, když se spletete.

Co vlastně dělá vypínací ložisko spojky

Než začnete diskutovat o mazání, pomůže vám pochopit mechanickou roli vypínacího ložiska spojky. Když sešlápnete spojkový pedál, mechanické nebo hydraulické spojení tlačí vidlici spojky, která zase tlačí vyhazovací ložisko proti otáčejícím se prstům přítlačné desky (také nazývané prsty membránové pružiny). Ložisko umožňuje pevné součásti — vidlici spojky — tlačit na rychle se otáčející součást — přítlačnou desku — bez jejich vzájemného broušení.

Vypínací ložisko obvykle jezdí na vodicí objímce, která obklopuje vstupní hřídel převodovky. U kabelového nebo mechanického spojovacího systému se ložisko dotýká přítlačné desky pouze při sešlápnutí pedálu. V mnoha hydraulických systémech může ložisko jezdit v neustálém kontaktu s prsty membránové pružiny, což klade ještě větší nároky na vnitřní mazání ložiska.

Provozní teploty uvnitř krytu zvonu mohou dosáhnout 150 °C až přes 200 °C při tvrdém používání a ložisko musí současně zvládat jak rotační, tak axiální (axiální) zatížení. To je důvod, proč je továrně předem balené mazivo speciálně navrženo pro danou aplikaci – a proč jeho nahrazení nesprávným externím mazivem může způsobit selhání.

Proč byste neměli mazat samotné ložisko

Utěsněná vypínací ložiska spojky mají na obou stranách pryžové nebo kovové štíty, které zadržují vnitřní mazivo a vylučují nečistoty. Když nanesete dodatečné mazivo na vnější stranu takového ložiska, může dojít k několika problémům:

• Znečištění spojkového kotouče: Přebytečné mazivo migruje působením tepla a odstředivé síly. Pokud se dostane na třecí materiál kotouče spojky, kotouč se zesklívá nebo nasákne olejem a spojka okamžitě prokluzuje. Výměna kontaminovaného kotouče spojky obvykle stojí 300–700 USD za samotné díly, nepočítaje práci.
• Poškození přítlačné desky: Mastnota na třecí ploše přítlačné desky způsobuje nerovnoměrný záběr, vibrace a zrychlené opotřebení kontaktní plochy přítlačné desky.
• Poškození těsnění: Mnoho běžných maziv není kompatibilní s pryžovými směsmi používanými v těsnění ložisek. Zejména plastická maziva na ropné bázi mohou způsobit bobtnání nebo degradaci těsnění, což umožňuje únik vnitřního továrního maziva a kontaminaci samotného ložiska.
• Přetížení ložisek: Nadměrné vnější mazivo může vytvářet tah na ložisku, generovat dodatečné teplo a zkracovat jeho životnost, spíše než ji prodlužovat.
• Problémy s hlukem: Mazivo nanesené na čelo vypínacího ložiska, které se dotýká prstů membránové pružiny, může způsobit nekonzistentní hluk při záběru a chvění spojky.

Jedinou výjimkou z tohoto pravidla jsou starší otevřená nebo provozuschopná vyhazovací ložiska, která se nacházela ve vozidlech před 80. léty nebo v určitých zemědělských a těžkých zařízeních. Tyto jednotky jsou navrženy tak, aby umožňovaly pravidelné domazávání a budou mít zjevně otevřenou nebo polostínovanou konstrukci. Pokud pracujete na historickém vozidle, zkontrolujte v servisní příručce, zda je vaše vyhazovací ložisko vhodného typu.

Kde je potřeba mazivo při montáži vypínacího ložiska spojky

Zatímco samotné těleso ložiska nedostává žádné mazivo, několik okolních součástí musí být promazáno během práce spojky. Přeskočení těchto kroků způsobuje hluk, drsný pocit z pedálu a předčasné opotřebení okolního hardwaru.

Pojistka ložiska vstupního hřídele / vodicí pouzdro

Vypínací ložisko spojky se při sešlápnutí spojkového pedálu posouvá tam a zpět po vodicí objímce nebo držáku ložiska. Jedná se o kluzný kontakt mezi dvěma kovovými povrchy a vyžaduje lehký film maziva, aby se zabránilo zadření a umožnil hladký a tichý pohyb. Naneste velmi tenkou, stejnoměrnou vrstvu vysokoteplotního maziva na vodicí objímku – dostačující k pokrytí povrchu bez jakéhokoli přebytku, který by mohl migrovat dopředu směrem ke spojkovému kotouči.

Častou chybou je nanesení příliš velkého množství maziva. Stačí tenký film. Silné kapky maziva se budou pohybovat podél hřídele při tepelném cyklování a vibracích a mohou kontaminovat kotouč spojky v okruhu několika set mil.

Kontaktní body vidlice spojky

Vidlice spojky se otáčí na kulovém čepu nebo čepu a ve dvou bodech se dotýká držáku vypínacího ložiska. Otočná koule i kontaktní podložky vidlice na držáku ložiska potřebují malé množství maziva. Jedná se o kontaktní body kov na kov pod značným zatížením páky a bez mazání se rychle opotřebují. Naneste množství maziva o velikosti hrášku na otočnou kouli a lehce namažte každou kontaktní podložku vidlice.

Čep a táhlo spojkového pedálu (pokud je k dispozici)

Pokud máte převodovku mimo, vyplatí se zkontrolovat pouzdra pedálu spojky, otočný hřídel a případné mechanické spojovací tyče, pokud máte přístup. Skřípání pedálů a pocit ztuhlosti spojky jsou často způsobeny spíše suchými otočnými body než čímkoli uvnitř krytu zvonku.

Pilotní ložisko nebo vodicí pouzdro

Toto samostatné ložisko je umístěno ve středu klikového hřídele nebo setrvačníku a podpírá špičku vstupního hřídele převodovky. Není součástí sestavy vyhazovacího ložiska, ale vždy se vyměňuje během práce spojky. Pokud instalujete bronzové vodicí pouzdro (spíše než jehlové ložisko), před instalací naneste na jeho vnitřní otvor tenkou vrstvu montážního maziva nebo bílého lithiového maziva.

Správný typ maziva pro použití na součásti spojky

Ne všechna maziva jsou vhodná pro spojkové aplikace. Prostředí uvnitř krytu zvonu – vysoké teplo, vibrace a katastrofální riziko kontaminace třecího materiálu – vyžaduje specifické vlastnosti produktu.

Doporučení průmyslového standardu pro instalaci vypínacích ložisek spojky je vysokoteplotní mazivo na bázi moly aplikované v minimálních množstvích na konkrétní kontaktní místa popsaná výše. Mnoho výrobců spojkových sad, včetně Sachs, LUK a Exedy, zahrnuje malý balíček tohoto typu maziva ve svých balíčcích spojkových sad – použijte to, co poskytují, a aplikujte pouze na určená místa.

Krok za krokem: Správné mazání během instalace vypínacího ložiska spojky

Následující postup platí pro typické vozidlo s pohonem zadních kol s mechanickou vidlicí spojky. Hydraulické uvolňovací systémy se mohou mírně lišit, ale základní principy zůstávají stejné.

1. Odstraňte a zkontrolujte všechny součásti. Když je převodovka venku a stará spojka demontovaná, vyčistěte vnitřek pouzdra zvonu, vodicí pouzdro a oblast vidlice spojky a otočné koule čističem brzd. Odstraňte veškerý starý tuk, rez nebo nečistoty. Zkontrolujte vodicí pouzdro, zda nemá opotřebené drážky nebo korozi.
2. Naneste mazivo na vodicí pouzdro. Pomocí čistého hadru nebo prstu v rukavici naneste tenký, stejnoměrný film vysokoteplotního moly maziva na celou délku vodícího pouzdra, po kterém bude vypínací ložisko jezdit. Otřete veškerý přebytek. Povrch by měl vypadat mokrý, ne tlustý.
3. Nasuňte nové vypínací ložisko na vodicí pouzdro. Ujistěte se, že klouže volně a hladce. Pokud se vázne nebo táhne, zkontrolujte, zda na objímce nejsou otřepy a před pokračováním je vyřešte.
4. Na čelo vypínacího ložiska nenanášejte žádné mazivo — strana, která se dotýká prstů membránové pružiny. Tento povrch musí zůstat suchý.
5. Namažte kulový čep vidlice. Na otočný kulový čep naneste množství maziva o velikosti hrášku. Rozprostřete jej po povrchu míče.
6. Namažte kontaktní podložky vidlice. Naneste malý mazací tuk na dvě očka nebo kontaktní podložky vidlice spojky, kde zapadají do přídržného kroužku vypínacího ložiska.
7. Namontujte vidlici spojky a ujistěte se, že správně sedí na otočné kouli a bezpečně přichytí nebo přichytí uvolňovací ložisko.
8. Proveďte závěrečnou kontrolu. Podívejte se dovnitř pouzdra zvonu a ujistěte se, že v oblasti spojkového kotouče nebo na přítlačném kotouči není přítomno žádné přebytečné mazivo. Než budete pokračovat, otřete veškerou mastnotu.
9. Dokončete instalaci a ověřte funkci pedálu před opětovným uvedením vozidla do provozu.

Co se stane, když přemažete sestavu vypínacího ložiska spojky

Přemazání během montáže spojky je jednou z hlavních příčin toho, co je krátce po výměně běžně diagnostikováno jako "vadná spojka". Příznaky se objevují rychle – často během několika set mil – a mohou napodobovat několik různých problémů v závislosti na tom, kam mazivo migrovalo.

• Prokluzování spojky: Nejbezprostřednější příznak, když se mazivo dostane na kotouč spojky. Otáčky motoru stoupají bez odpovídajícího zvýšení rychlosti vozidla, zejména při zatížení. Je nutné vyměnit lamelu spojky.
• Chvění nebo chvění spojky: Částečné znečištění přítlačné desky nebo kotouče způsobuje vibrační, chvějící se záběr při nízkých rychlostech, zejména při odtahování od dorazu.
• Pach spáleniny: Znečištěný třecí materiál může produkovat silný zápach spáleniny, zejména při počátečním vloupání, kdy se z horkých součástí spálí zbytky maziva.
• Hluk ložiska z nadměrného odporu: Přemaštěná ložiska mohou přitahovat kovové částice a písek, což vede k urychlenému opotřebení ložisek a skřípění nebo drnčení při sešlápnutí spojkového pedálu.
• Selhání předčasného vypínacího ložiska: Pokud nekompatibilní mazivo znehodnotilo těsnění ložisek, předem nabalené vnitřní mazivo vyteče a ložisko běží nasucho, přičemž obvykle selže do 10 000–20 000 mil spíše než očekávaných 60 000–100 000 mil.

V nejhorším případě vyžaduje přemazání převodovku znovu vysadit a vyměnit celou spojkovou sadu – práce, která v prostředí dílny stojí mezi 800 $ a 1 800 $ nebo více v závislosti na vozidle. Balíček maziva obsažený ve většině sad spojek pojme přesně tolik produktu pro danou práci; pokud použijete celé balení na správná místa, nepřemastíte se.

Hydraulická vypínací ložiska: Zvláštní úvahy

Mnoho moderních vozidel používá soustředný podřízený válec (CSC) – hydraulickou jednotku, která spojuje podřízený válec a uvolňovací ložisko do jediné sestavy, která se montuje přímo na držák ložiska vstupní hřídele uvnitř pouzdra zvonu. Ty jsou stále běžnější u evropských vozidel, moderních nákladních vozidel a výkonných automobilů.

Pravidla mazání pro jednotky CSC jsou ještě přísnější než pro konvenční vyhazovací ložiska. Nenanášejte žádné mazivo na čelo ložiska nebo hydraulické tělo jednotky CSC. Tyto sestavy jsou plně utěsněné a samostatné. Jediným mazacím bodem je vodicí pouzdro a dokonce i tehdy někteří výrobci specifikují suchou instalaci nebo specifické mazivo na silikonové bázi, aby se předešlo problémům s kompatibilitou těsnění s hydraulickými těsněními uvnitř CSC.

Vždy se řiďte konkrétními pokyny dodanými s náhradní jednotkou CSC. Pokud to uděláte špatně, může dojít k selhání hydraulického těsnění uvnitř ložiskové jednotky, což vede ke ztrátě kapaliny a selhání systému spojky – což je vážnější a nákladnější výsledek než znečištěný třecí kotouč.

Časté mýty o mazání vypínacích ložisek spojky

Mýtus: Více mastnoty znamená lepší ochranu

Toto je nejrozšířenější mylná představa. V aplikacích spojky není více maziva lepší – je aktivně škodlivé. Tenký film zajišťuje potřebné mazání. Přebytečné mazivo nemá kam jít a migruje směrem ke třecím plochám.

Mýtus: Drážky vstupního hřídele byste měli silně namazat

Drážky náboje spojkového kotouče, které se nasouvají na vstupní hřídel, potřebují stopové množství maziva, aby se kotouč mohl čistě uvolnit. Mnoho profesionálů však nyní dává přednost jejich instalaci nasucho nebo s téměř žádným mazivem, protože jakýkoli tuk na drážkách má tendenci migrovat. Pokud zde něco nanesete, použijte naprosté minimum – lehkou skvrnu moly mastnoty pouze na drážkované zuby, poté přebytek setřete čistým hadříkem.

Mýtus: Hluk ložiska znamená, že uvolňovací ložisko potřebuje mazání

Pokud vaše vypínací ložisko spojky vydává hluk – cvrlikání, skřípání nebo chrastění při sešlápnutí pedálu – ložisko je třeba vyměnit, ne namazat. Utěsněné ložisko, u kterého se vytvořil hluk, buď interně selhalo, nebo se opotřebovalo do bodu, kdy opětovné mazání není možné nebo účinné. Pokus o namazání zvenčí neobnoví vadné utěsněné ložisko.

Mýtus: Jakékoli mazivo udělá v mžiku

Mazivo na podvozky, mazivo na nápravy a maziva pro všeobecné použití mají všechny body spádu pod teplotami, které jsou běžně dosahovány uvnitř pouzdra zvonu. Použití nesprávného produktu nejenže neposkytne ochranu, ale také aktivně představuje riziko kontaminace, protože mazivo teplem zkapalňuje.

Jak dlouho by mělo vydržet správně nainstalované vypínací ložisko spojky

Kvalitní vypínací ložisko spojky, správně nainstalované s odpovídajícím mazáním v kontaktních bodech a bez maziva na samotné ploše ložiska, by mělo vydržet po celou dobu životnosti spojkové sady. Při běžném používání osobních automobilů to znamená:

• Standardní jízdní podmínky: 60 000 až 100 000 mil, často déle při použití na dálnici, kde se spojka ovládá méně často.
• Městská jízda stop-and-go: 40 000 až 70 000 mil kvůli vyšší frekvenci sepnutí spojky.
• Výkon a použití trati: Výrazně kratší — pouhých 20 000 mil v závislosti na provozních teplotách a agresivitě používání.

Vzhledem k tomu, že přístup k vypínacímu ložisku vyžaduje demontáž převodovky, je standardní praxí vždy vyměnit vyhazovací ložisko, kdykoli se provádí spojka, bez ohledu na to, zda staré ložisko vykazuje viditelné opotřebení. Náklady na samotné ložisko - obvykle 20 až 80 USD pro většinu osobních vozidel — jsou zanedbatelné ve srovnání s mzdovými náklady na druhé vyřazení převodovky.

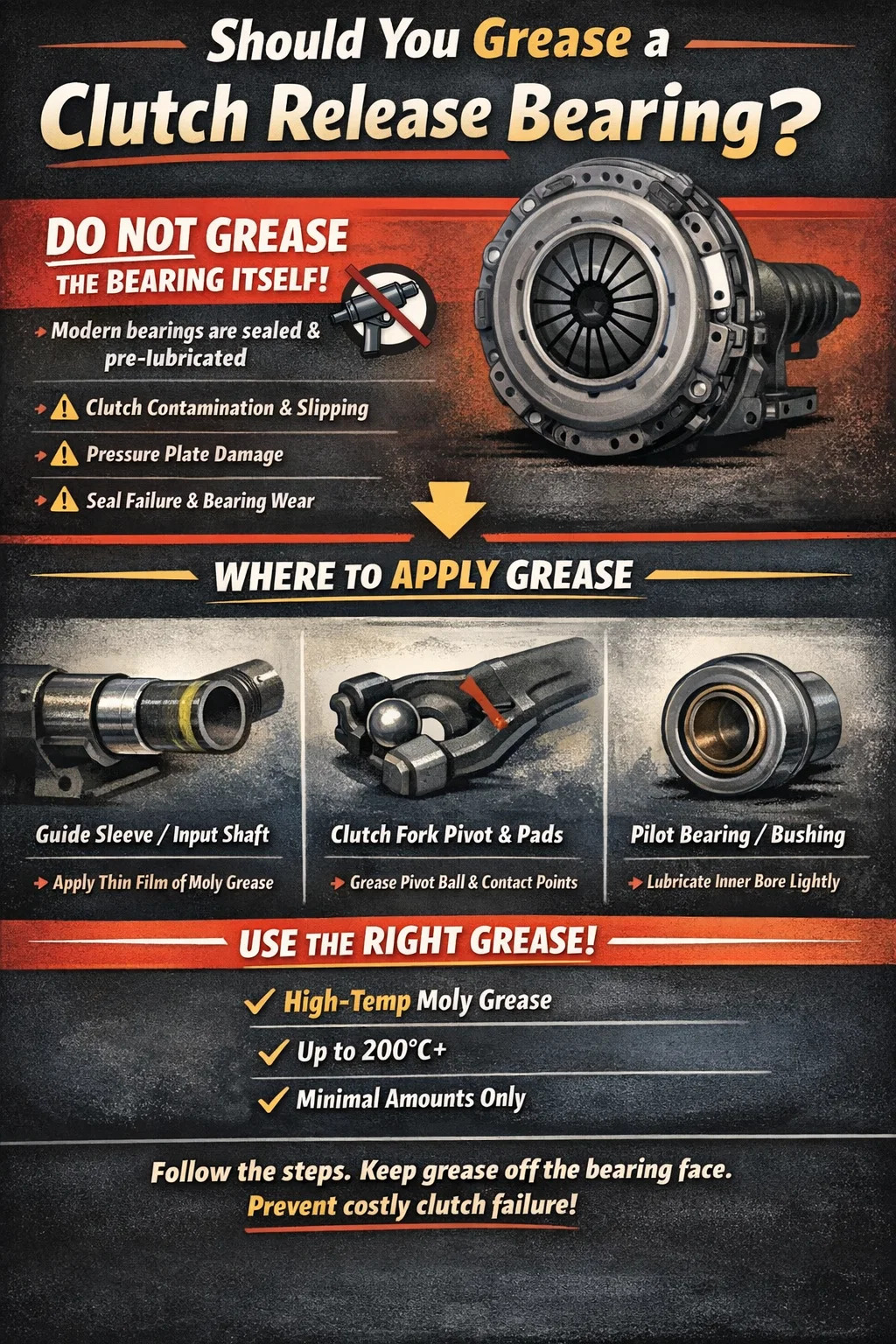

Shrnutí: Pravidla pro mazání vypínacích ložisek spojky

Správné mazání na instalaci vypínacího ložiska spojky je o přesnosti a omezení, nikoli o velkorysosti s mazací pistolí. Zde je kompletní shrnutí:

• Nemažte samotné vypínací ložisko spojky. Moderní utěsněná vyhazovací ložiska jsou předem namazána na celou dobu životnosti a nevyžadují žádné vnější mazivo.
• Na vodicí pouzdro naneste tenkou vrstvu vysokoteplotního moly maziva kde ložisko klouže.
• Namažte otočnou kouli vidlice spojky a kontaktní destičky vidlice s malým přesným množstvím stejného maziva.
• Nikdy nenanášejte mazivo na kontaktní plochu ložiska nebo na jakékoli třecí ploše.
• Používejte pouze vysokoteplotní mazivo dimenzované pro tepelné prostředí uvnitř zvonového krytu.
• Postupujte podle pokynů výrobce spojkové sady a tam, kde je to uvedeno, použijte dodaný balíček maziva.
• Pro hydraulické soustředné pomocné válce, nahlédněte do pokynů pro konkrétní produkt a snažte se použít na vodicí objímku méně maziva nebo vůbec žádné.

Dodržování těchto pravidel zajistí vypínání spojky s nejlepší možnou životností, zajistí hladký a konzistentní chod spojky a vyhnete se nákladným chybám, které posílají dokonale dobrou novou spojku přímo do koše.
