Jak zjistit, zda je potřeba vyměnit ložisko: Klíčové znaky

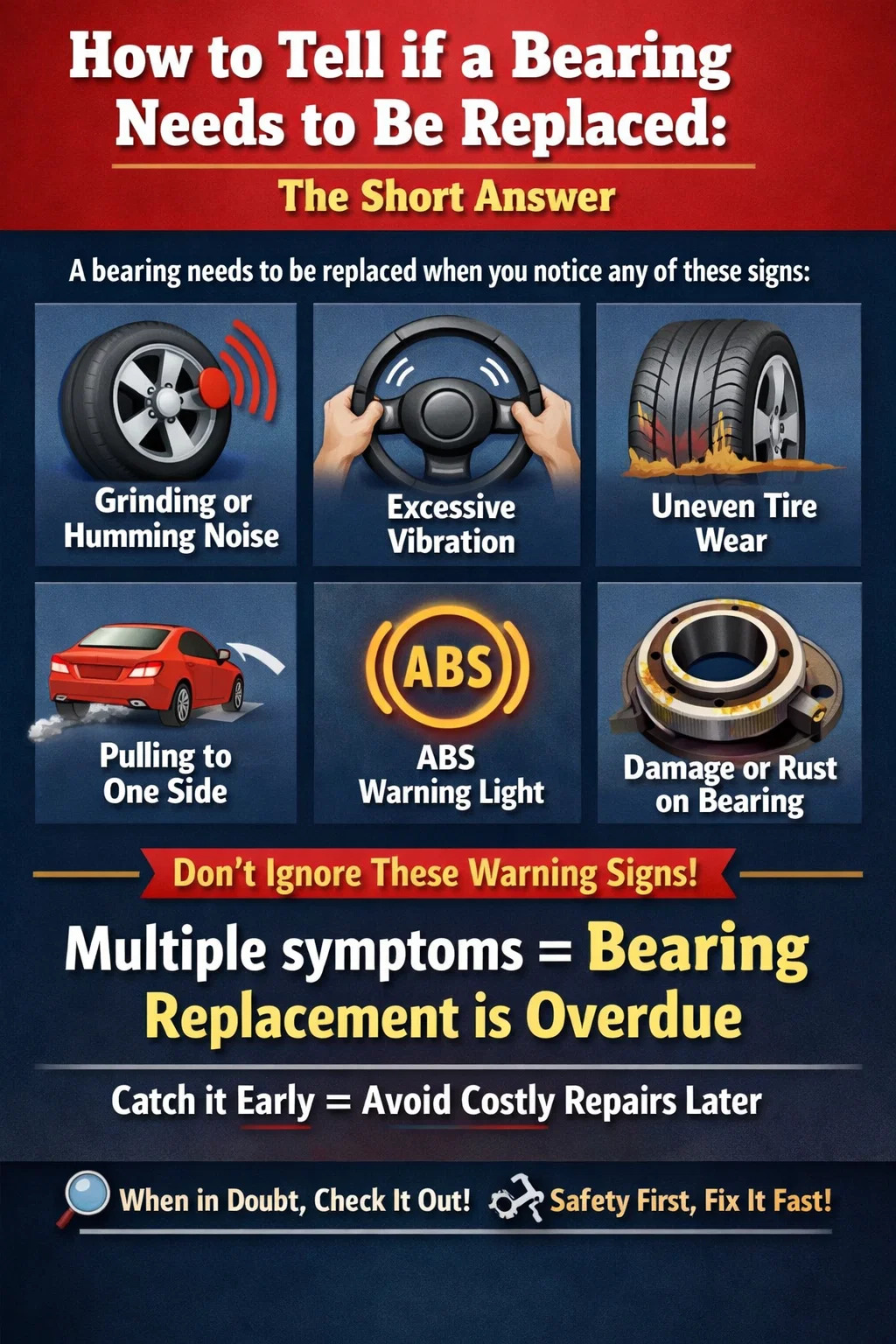

Jak zjistit, zda je třeba vyměnit ložisko: Krátká odpověď

A ložisko je třeba vyměnit, když zaznamenáte jednu nebo více z následujících věcí: trvalé skřípání, hučení nebo vrčení, které se mění s rychlostí, neobvyklé vibrace procházející volantem nebo podvozkem, nerovnoměrné nebo zrychlené opotřebení pneumatik, tahání vozidla na jednu stranu při brzdění nebo viditelné fyzické poškození, jako je rez, důlky nebo změna barvy na povrchu ložiska. V automobilovém prostředí může rozsvícená výstražná kontrolka ABS také ukazovat přímo na vadné ložisko kola. Každý jednotlivý symptom si zaslouží vyšetření; více symptomů objevujících se společně téměř vždy znamenají, že výměna je zpožděná.

Ložiska – ať už jde o ložiska kol, průmyslová válečková ložiska nebo ložiska vřeten strojů – sdílejí stejnou práci: minimalizují tření mezi pohyblivými částmi při přenášení radiálního a axiálního zatížení. Když se tato funkce zhorší, následky sahají od nepříjemného hluku až po katastrofální mechanické selhání. Porozumět přesným varovným signálům a vědět, jak je potvrdit, je rozdíl mezi chycením výměny ložisek za 150 USD brzy a účtováním za opravu ve výši 1 000 USD později.

Neobvyklé zvuky: První a nejspolehlivější varovné znamení

Hluk je prvním a nejčastěji hlášeným indikátorem, že ložisko selhává. Zvuk se mění v závislosti na tom, jak daleko poškození pokročilo a jaký typ ložiska je zapojen, ale několik vzorů je konzistentních téměř ve všech aplikacích.

Hučení a hučení, které se mění s rychlostí

Nízký cyklický hukot, který stoupá a klesá s rychlostí vozidla – spíše než s otáčkami motoru – je jedním z nejvýraznějších příznaků opotřebovaného ložiska kola. Hluk pochází z mírných nepravidelností v ložiskovém kroužku nebo valivých tělesech, které při otáčení generují vibrace. Pokud zrychlíte ze 40 mph na 70 mph a hukot se znatelně zesílí, je ložisko hlavním podezřelým. Stejný princip platí pro průmyslové stroje: ložisko pohánějící dopravník nebo hřídel motoru bude s rostoucí vnitřní vůlí produkovat stále výraznější hukot.

Broušení, vrčení a kontakt kov na kov

Broušení je vážnější znamení než hučení. Obvykle to znamená, že selhalo mazání ložiska, valivá tělesa nebo oběžné dráhy jsou prodřené, nebo byla narušena těsnění a do ložiskového tělesa se dostaly nečistoty. V této fázi dochází při každém otočení ke kontaktu kov na kov. Na vozidle můžete toto skřípání slyšet nejzřetelněji během zatáček nebo při přesouvání hmotnosti, protože zatáčení více zatěžuje jednu stranu sestavy ložiska. U stroje broušení znamená, že ložisko je ve stavu pokročilé poruchy a mělo by být okamžitě odpojeno.

Cvakání, pískání a cyklické cvrlikání

Cvakání, ke kterému dochází v rytmickém intervalu odpovídajícím otáčení kola, často ukazuje na poškozený kloub CV nebo prasklý valivý prvek uvnitř ložiska. Pískání – někdy popisované jako ptačí cvrlikání – se může objevit, když je klec ložiska deformovaná nebo když ložiskové kroužky vyschnou. Tyto zvuky bývají nejpatrnější při nízkých rychlostech a při dálničních rychlostech mohou nakrátko zmizet, což může majitele svést k domněnce, že se problém vyřešil sám o sobě. Není.

Diagnostika toho, které ložisko je hlučné pomocí testu vychýlení

Konkrétně u ložisek kol může jednoduchý test vychýlení pomoci zjistit, která strana selhává, ještě než vozidlo zvednete. Při jízdě dálniční rychlostí mezi 50 a 70 mph jemně a plynule zařaďte svůj jízdní pruh doleva a doprava. Když zatočíte doleva, hmotnost se přenese na pravá kola a zatíží pravé ložisko. Pokud se hučení nebo hučení při pohybu doprava zvyšuje, je pravděpodobně problémem levé ložisko – a naopak. Tento test funguje, protože zatížení opotřebovaného ložiska zveličuje hluk, zatímco chvilkové odlehčení opačné strany jej snižuje. Test provádějte v bezpečném, otevřeném prostoru s minimálním provozem.

Vibrace přes volant nebo podvozek

Vibrace jsou dalším silným indikátorem toho, že se ložisko opotřebovalo nad rámec přijatelných tolerancí. Na rozdíl od nevyváženosti pneumatik – která obvykle způsobuje chvění volantu v určitém rozsahu rychlostí (obvykle mezi 60 a 70 mph), které při vyšších rychlostech mizí – vibrace související s ložisky mají tendenci se progresivně zhoršovat, jak se rychlost zvyšuje, a nedochází k jejich samočinné korekci.

Zhoršující se ložisko kola zavádí nadměrnou vůli do sestavy náboje. Jak se zvětšují vnitřní vůle, kolo již nemůže udržovat dokonale konzistentní kontaktní plochu s vozovkou. Výsledná nestabilita se šíří nahoru přes odpružení a sloupek řízení, často pociťovaná jako neustálé nebo pulzující chvění, které je nejvýraznější při zatáčení nebo změně jízdního pruhu. U průmyslových zařízení jsou vibrace, které nebyly přítomny během uvádění do provozu – nebo které se postupem času postupně zhoršovaly – považovány za definitivní signál pro kontrolu všech ložisek v postiženém hřídeli nebo skříni.

Nástroje pro analýzu vibrací používané v programech prediktivní údržby dokážou detekovat vady ložisek mnohem dříve, než se stanou slyšitelnými, a měřit frekvenční signatury spojené s konkrétními způsoby selhání, jako je poškození vnitřního kroužku, poškození vnějšího kroužku nebo odlupování valivých těles. Pro běžného majitele vozidla bez přístupu k takovému vybavení je praktickým přístupem důvěra v fyzický pocit a jeho spárování s dalšími příznaky.

Kolébání kol a test fyzického chvění

Nadměrná vůle v náboji kola je jedním z nejpřímějších příznaků, že ložisko kola dosáhlo kritického stavu. To si můžete doma potvrdit jednoduchou fyzickou kontrolou, která nevyžaduje žádné nástroje.

Bezpečně zvedněte vozidlo pomocí podlahového zvedáku a zajistěte jej pomocí zvedáků. Nikdy se při tomto testu nespoléhejte pouze na nůžkový zvedák. Jakmile se kolo zvedne ze země, pevně uchopte pneumatiku v polohách 12 hodin a 6 hodin a pokuste se s ní kývat směrem k sobě a od sebe. Poté přesuňte úchop do polohy 3 hodiny a 9 hodin a opakujte test. Správně fungující ložisko kola by mělo vykazovat nulový znatelný pohyb. Jakékoli detekovatelné chvění, chrastění nebo vůlí – i v malé míře – naznačuje, že ložisko ztratilo schopnost držet sestavu kola bezpečně na místě a musí být neprodleně vyměněno.

Pokud je při rychlostech na dálnici přítomno kolísání, účinek je zesílen. Řidiči si mohou všimnout plovoucího nebo švihacího pocitu v řízení, jako by přední část vozidla nesledovala správně. Toto není příznak, který je třeba sledovat a znovu prověřovat – kolo s nadměrnou vůlí ložiska se může za extrémních podmínek zcela oddělit od vozidla. Publikované zprávy o nehodách potvrzují, že kompletní selhání ložisek kol způsobilo katastrofální ztrátu kontroly při rychlostech na dálnici.

Posun řízení, tahání a ztráta citlivosti

Vozidlo, které při jízdě neustále táhne na jednu stranu nebo které se při brzdění driftuje, může mít vadné ložisko kola na straně, ke které ujíždí. Jak se ložisko zhoršuje, vytváří na postiženém kole nerovnoměrný valivý odpor. Tento odpor narušuje schopnost vozidla sledovat přímou stopu a působí asymetrické síly na hnací ústrojí a geometrii řízení.

Potíž s tímto příznakem spočívá v tom, že se překrývá s několika dalšími běžnými problémy, včetně odporu brzdového třmenu, nerovnoměrného tlaku v pneumatikách nebo nesprávně seřízených kol. Pokud se kontrola geometrie vrátí čistá, tlak v pneumatikách je správný a brzdy nevykazují žádné známky lepení nebo nerovnoměrného opotřebení, je dalším logickým podezřelým ložisko kola. Mechanik, který zvedá vozidlo a otáčí každým kolem ručně, může často identifikovat váznoucí nebo drsné ložisko jednoduše podle pocitu a zvuku během testu ručního otáčení.

Uvolněné nebo nehybné řízení – kdy vozidlo již nereaguje ostrým a přímým pocitem, jako když bylo nové – může také indikovat opotřebení ložisek, zejména v kombinaci s dalšími příznaky. Zdravá ložiska kol udržují sestavu náboje tuhou; opotřebované umožňují mikroskopický pohyb, který změkčuje pocit z řízení a zpožďuje reakci vozidla na podněty řidiče.

Výstražné světlo ABS a rušení senzoru

Moderní vozidla integrují snímač rychlosti kola pro protiblokovací brzdový systém přímo do sestavy náboje kola nebo vedle ní. Tato konstrukce znamená, že vadné ložisko může přímo narušovat výkon snímače ABS. Jak se ložisko opotřebovává a vnitřní vůle se zvětšují, vztah snímače k ​​tónovému kroužku (ozubený kroužek, který čte pro výpočet rychlosti kola) se stává nekonzistentní. ECU přijímá z této zatáčky chybné nebo chybějící údaje o rychlosti a rozsvítí se výstražná kontrolka ABS na palubní desce.

Stojí za zmínku, že kontrolka ABS se může rozsvítit kvůli problému s ložiskem, i když vozidlo nebrzdí a nedochází k prokluzu kol. Pokud se varování ABS nebo kontroly trakce objeví bez zjevné jízdní události, která by to způsobila, a přerušovaně zmizí a vrátí se, je vysoce prioritní položkou ke kontrole ložisko kola. Skenování OBD-II obvykle zobrazí chybový kód snímače rychlosti kola a kolo, na které ukazuje, je to, které potřebuje nejprve zkontrolovat ložisko.

Nerovnoměrné nebo abnormální vzory opotřebení pneumatik

Pneumatiky se opotřebovávají rovnoměrně, když je kolo správně vyrovnáno a sestava náboje drží kolo v konzistentním správném úhlu vzhledem k povrchu vozovky. Opotřebované ložisko vytváří vůli do náboje, což umožňuje, aby se kolo mírně naklánělo – zejména při zatížení. Tento náklon způsobuje, že se pneumatika dotýká vozovky pod mírným úhlem, čímž se opotřebení soustředí spíše na jednu hranu, než aby je rozložilo po celé šířce běhounu.

Pokud se jedna pneumatika opotřebovává rychleji než její protějšek na protější straně téže nápravy nebo pokud zaznamenáte nadměrné opotřebení na vnitřním nebo vnějším rameni jedné pneumatiky bez odpovídajících problémů s vyrovnáním, ložisko kola v tomto rohu si zaslouží pozornost. Tento příznak se vyvíjí postupně a stává se viditelným i poté, co ložisko začalo selhávat, což znamená, že samotný vzorec opotřebení potvrzuje, že problém již nějakou dobu existuje.

Pokračování v jízdě na ložisku, které způsobuje abnormální opotřebení pneumatik, zrychluje rychlost poškození pneumatiky. Kromě zvýšených nákladů na předčasnou výměnu pneumatiky snižuje hloubka dezénu na jedné části pneumatiky ovladatelnost za mokrého počasí a brzdný výkon – což zvyšuje riziko, které již přichází se selháním ložiska.

Vizuální kontrola: Co hledat na samotném ložisku

Když je ložisko přístupné pro přímou kontrolu – jako je tomu v případě otevřených průmyslových ložisek, kuželíkových ložisek na přívěsech nebo ložisek, která byla odstraněna z náboje – vizuální kontrola poskytuje definitivní důkaz, zda je nutná výměna.

Jakýkoli z typů poškození ve výše uvedené tabulce je dostatečným důvodem pro výměnu sám o sobě. Ložisko, které vykazuje odlupování, tepelnou změnu barvy nebo prasklou klec, neprovádí částečnou opravu. Ekonomika je jasná: náklady na nové ložisko jsou vždy nižší než náklady na sekundární poškození způsobené provozem ložiska až do úplného selhání.

Nadměrné teplo jako indikátor selhání ložiska

Abnormální tvorba tepla je klíčovým diagnostickým signálem v aplikacích průmyslových ložisek a je stále důležitější také při údržbě automobilů. Ložiska jsou za normálních podmínek teplejší než okolní teplota – mírné zvýšení teploty o 10 °C až 30 °C nad okolní teplotu je obecně přijatelné v závislosti na aplikaci. Teploty výrazně nad jmenovitým provozním rozsahem výrobce naznačují problém.

V průmyslovém prostředí se infračervené teploměry a termovizní kamery běžně používají k měření základních teplot ložisek během normálního provozu a k abnormálnímu chodu jednotek během rutinních kontrol. Náboj kola, který je na vozidlech znatelně horký – nebo dokonce teplý – krátce po ujetí krátké vzdálenosti mírnou rychlostí, může indikovat, že se ložisko zasekává nebo běží bez dostatečného mazání. Stejné teplo může poškodit sousední součásti včetně brzdových rotorů, třmenových těsnění a těsnění nábojů, čímž se výměna jediného ložiska promění v rozsáhlejší opravu.

Přehřátí lze detekovat i nepřímo. Zápach spáleniny po jízdě, zejména v blízkosti jednoho kola, stojí za to brát vážně. Jakmile bylo ložisko vystaveno nadměrnému teplu, omezuje se proces kalení aplikovaný na ocel během výroby. Měkčí kov se pak rychleji opotřebovává, což znamená, že i nově namazané ložisko, které bylo přehřáté, selže mnohem dříve než ložisko, které bylo udržováno ve svých tepelných limitech. Výměna se v tomto okamžiku stává nevyhnutelnou bez ohledu na to, jak ložisko vypadá povrchně.

Jak dlouho vlastně ložiska vydrží?

Životnost ložisek silně závisí na aplikaci, zatížení, kvalitě mazání, účinnosti těsnění a provozním prostředí. Pochopení reálné životnosti pro váš konkrétní případ použití vám pomůže nastavit vhodné intervaly inspekcí namísto čekání, až se objeví příznaky.

• Automobilová ložiska kol: Většina vydrží 75 000 až 150 000 mil za normálních podmínek. Vozidla, která pravidelně jezdí po nerovných, nezpevněných cestách nebo v oblastech, kde jsou silnice v zimě silně solené, mohou zaznamenat předčasnou poruchu dlouho před hranicí 75 000 mil. Poruchy ložisek kol byly zdokumentovány na méně než 50 000 mil u vozidel pravidelně projíždějících hlubokou vodou, pískem nebo silně posolenými silnicemi, kde vlhkost proniká přes těsnění.
• Průmyslová valivá ložiska: Jmenovitá životnost L10 (bod, kdy se očekává, že selže 10 % populace ložisek) se značně liší podle zatížení a rychlosti. Lehce zatížené, správně namazané ložisko v čistém prostředí může běžet desítky tisíc hodin. Stejné ložisko, které pracuje při svém maximálním jmenovitém zatížení v kontaminovaném prostředí, může selhat za zlomek této doby.
• Ložiska jízdních kol a drobného vybavení: Ty obvykle vyžadují kontrolu každých 1 000 až 5 000 hodin používání v závislosti na podmínkách, přičemž výměna je spuštěna drsností během ručního otáčení nebo jakoukoli znatelnou vůlí.

Spíše než plánování výměn pouze na základě počtu najetých kilometrů nebo času je spolehlivějším přístupem kombinovat intervalové kontroly s monitorováním příznaků. Ložisko, které nevykazuje žádné příznaky a projde fyzickou kontrolou v plánovaném servisním intervalu, může pokračovat v provozu. Ten, který vykazuje i časné příznaky, by měl být vyměněn při první příležitosti bez ohledu na to, jak nedávno byl nainstalován nebo kolik kilometrů na něm je.

Běžné příčiny předčasného selhání ložiska

Pochopení toho, proč ložiska předčasně selhávají, pomáhá vyhnout se opakování podmínek, které způsobily první selhání – a informuje o tom, zda náhradní ložisko musí být jiného typu nebo specifikace.

• Selhání mazání: Nedostatečný objem maziva, nesprávný typ maziva, degradované mazivo, které ztratilo svou viskozitu, nebo poškozené těsnění, které umožnilo úniku maziva, to vše jsou přímé cesty k selhání ložiska. Odhaduje se, že problémy s mazáním jsou hlavní příčinou zhruba 36 % selhání průmyslových ložisek.
• Kontaminace: Nečistoty, voda, kovové částice a posypová sůl vnikající do ložiskového tělesa jsou hlavními přispěvateli k urychlenému opotřebení. V automobilových aplikacích je narušené těsnění náboje nejčastějším vstupním bodem. V průmyslovém prostředí může kontaminace vniknout během instalace nebo prostřednictvím vadných labyrintových těsnění.
• Nesprávná instalace: Poškození ložisek, ke kterému dojde během instalace – v důsledku naražení na místo, najetí na nesprávnou dráhu, nesprávného seřízení během lisování nebo instalace bez správného předpětí – se často projeví až po najetí kilometrů nebo hodin v provozu. Použití správného ložiskového lisu, aplikace síly pouze na příslušný kroužek a ověření lícování podle specifikací výrobce zcela zabrání této kategorii selhání.
• Přetížení: Provoz ložisek nad jejich jmenovitou dynamickou nebo statickou únosnost urychluje únavu oběžné dráhy. Ve vozidlech mohou příliš velké nebo příliš široké pneumatiky z náhradních dílů zatěžovat ložiska kol výrazně více, než pro které byly navrženy, a zkracovat tak životnost i při správné montáži a mazání.
• Poškození nárazem: Jediný silný náraz do výmolu, náraz o obrubník nebo kolize může způsobit brinelling – trvalé promáčknutí kroužků ložiska – které okamžitě zkrátí zbývající životnost. Pokud vozidlo utrpělo výrazný náraz do zatáčky, ložisko kola v tomto rohu by mělo být zkontrolováno, i když není okamžitě patrný žádný hluk nebo vibrace.

Co se stane, když budete ignorovat vadné ložisko

Odložení výměny ložiska málokdy ušetří peníze. Degradace je progresivní a čím déle se ložisko nechá běžet v poškozeném stavu, tím větší poškození způsobí sousedním součástem.

Ve vozidle může vadné ložisko kola poškodit sestavu náboje, hřídel nápravy, brzdový rotor a snímač ABS – součásti, jejichž výměna může stát několikrát dražší než samotné ložisko. Na extrémním konci selhání se může kolo oddělit od vozidla. Nejedná se o teoretické riziko: existují zdokumentované případy vypadnutí kol při rychlostech na dálnici způsobených selháním ložisek, kterým předcházely týdny ignorovaných varovných značek.

V průmyslových strojích může nezjištěná porucha ložiska způsobit poškození hřídele, poškození skříně, poškození ozubených kol a neplánované odstávky výroby. Studie z výrobního prostředí ukázaly, že neplánované prostoje v důsledku selhání zařízení mohou stát 5 až 20krát více než stejná práce provedená jako plánovaná údržba. Náhradní ložisko, které stojí 20 až 200 USD, by nikdy nemělo způsobit zadření stroje, které odpojí výrobní linku na několik dní.

Nerovnoměrné opotřebení pneumatik způsobené vůlí ložisek vede k potřebě dřívější výměny pneumatik, což zvyšuje náklady. Spotřeba paliva se také snižuje, protože vázání nebo hrubé ložisko nutí více energie vynaložit na pouhé otáčení kola nebo hřídele, které nese.

Kroky k potvrzení selhání ložiska před výměnou

Než utratíte peníze za výměnu, pomůže vám potvrdit, že ložisko je skutečně zdrojem příznaků. Některé z výše popsaných příznaků jsou sdíleny s jinými běžnými poruchami a metodický přístup zabraňuje zbytečným opravám.

1. Test na silnici: Jezděte různými rychlostmi a sledujte, zda se hluk nebo vibrace mění s rychlostí vozidla (ložisko) nebo otáčkami motoru (hnací ústrojí). Proveďte test vychýlení, abyste zjistili, která strana je ovlivněna.
2. Test fyzického otřesu: Bezpečně zvedněte vozidlo a zkontrolujte vůli každého kola v polohách 12/6 a 3/9 hodin. Jakýkoli pohyb indikuje vůli ložiska.
3. Spin test: Se zvednutým vozidlem otáčejte každé kolo rukou. Vadné ložisko bude na dotek drsné, způsobí skřípání nebo bude vydávat slyšitelný zvuk během otáčení ruky. Dobré ložisko se točí hladce a tiše.
4. Skenování OBD-II: Pokud svítí kontrolka ABS, vyhledejte kódy. Chybové kódy snímače rychlosti kola ukazují na postižený roh a potvrzují zapojení ložiska v kombinaci s dalšími příznaky.
5. Kontrola pneumatik: Zkontrolujte nerovnoměrné opotřebení. Zjistěte, zda je opotřebení pneumatiky odpovídající předpokládanému umístění ložiska.
6. Kontrola teploty: Po krátké jízdě použijte infračervený teploměr k porovnání teplot náboje ve všech čtyřech rozích. Výrazně vyšší hodnota na jednom místě – zatímco vozidlo nebrzdilo asymetricky – ukazuje na problém v této zatáčce.

Dvě nebo více těchto kontrol potvrzujících stejný roh jsou definitivním standardem pro pokračování výměny. Pokud pouze jeden test naznačí problém, před provedením opravy se vyplatí provést další šetření nebo odborné posouzení.

Náklady na výměnu: Co očekávat

Náklady na výměnu ložisek se podstatně liší podle typu vozidla, konstrukce ložisek a trhu práce. Realistická očekávání zabrání šoku z nálepky a pomůže vyhodnotit, zda je nabízená cena přiměřená.

• Standardní osobní automobil, sestava šroubovaného náboje: Přibližně 250 až 450 USD za kolo včetně dílů a práce. Ložisko a náboj jsou dodávány jako jedna předem smontovaná jednotka a jsou přišroubovány přímo na čep řízení, což vyžaduje mírnou práci.
• Zalisovaná ložiska kol: Ty vyžadují specializované lisovací zařízení k odstranění starého ložiska z náboje a instalaci nového. Mzdové náklady jsou vyšší – obvykle 350 až 550 USD za kolo – protože náboj musí být často odstraněn z vozidla a odvezen do lisu.
• Luxusní vozy a EV: Sestavy nábojů pro prémiové značky a elektrická vozidla mohou stát 700 USD nebo více za kolo, částečně kvůli vyšším nákladům na díly OEM a integraci senzorů ABS a další elektroniky do náboje.
• Lehké nákladní vozy a větší SUV: Může provozovat 600 až 1 200 USD na konec nápravy, přičemž některé aplikace pro těžké nákladní vozy tuto hodnotu překračují.

Jeden bod pro úsporu nákladů, který stojí za to vědět: pokud ložisko selže na jedné straně nápravy, obecně není nutné proaktivně vyměňovat ložisko na opačné straně, pokud nevykazuje své vlastní příznaky. Na rozdíl od pneumatik, kde se doporučuje symetrická výměna, aby byla zachována rovnoměrná hloubka dezénu, jsou ložiska kol nezávislé součásti a nejsou ovlivněny poruchou na druhé straně téže nápravy.
