Jaká je hlavní příčina selhání ložisek?

Příčina číslo jedna Ložisko Porucha souvisí s mazáním

Pokud chcete přímou odpověď: nedostatečné nebo nesprávné mazání je hlavní příčinou selhání ložisek, která je zodpovědná za odhadem 36 % až 54 % všech předčasných selhání ložisek v závislosti na odvětví a aplikaci. Některé studie provedené hlavními výrobci ložisek – včetně SKF a NSK – uvádějí toto číslo ještě výše, když zohledníte případy znečištění, které samy o sobě mají kořeny v selhání řízení mazání.

Ložiska jsou precizní komponenty. Valivá tělesa, oběžné dráhy a klece pracují pod enormním namáháním, často při vysokých rychlostech a teplotách. Bez správného mazacího filmu oddělujícího kovové povrchy dochází k přímému kontaktu, což vede k rychlému opotřebení, tvorbě tepla, únavě povrchu a nakonec ke katastrofálnímu selhání. Fyzika je jednoduchá: kov na kov při rychlosti generuje teplo, teplo degraduje materiál a degradovaný materiál selže.

To znamená, že selhání ložiska je zřídka způsobeno jediným izolovaným faktorem. Problémy s mazáním často spouštějí nebo urychlují jiné režimy selhání. Pochopení celého spektra příčin – a toho, jak se ovlivňují – je nezbytné pro každého, kdo řídí rotační zařízení, ať už ve výrobním závodě, větrné turbíně, automobilovém hnacím ústrojí nebo lince na zpracování potravin.

Proč selhání mazání dominuje statistikám poškození ložisek

Selhání mazání není jen otázkou nedostatku maziva nebo oleje. Zahrnuje širokou škálu podmínek, které brání mazivu vykonávat svou práci. Každá z těchto podmínek vytváří na nosných plochách odlišné vzory poškození.

Nedostatečný objem mazání

Když ložisko nedostává dostatek maziva, elastohydrodynamický film, který odděluje valivá tělesa od oběžných drah, se stává příliš tenkým, aby zabránil kontaktu kov na kov. To má za následek opotřebení lepidla, rozmazání a lokalizované tepelné špičky. V elektromotorech běžících na 1500 ot./min nebo vyšší mohou kovové povrchy dosáhnout destruktivní teploty během několika minut po nedostatku maziva.

Nesprávný typ nebo viskozita maziva

Použití maziva s nesprávným stupněm viskozity pro aplikační rychlost a teplotu je jednou z nejčastějších chyb údržby. Příliš řídké mazivo nemůže při zatížení udržet odpovídající film; ten, který je příliš tlustý, generuje nadměrné teplo stloukáním a tažením. Například u vysokorychlostních vřetenových ložisek použití standardního maziva NLGI 2 místo oleje s nízkou viskozitou nebo maziva NLGI 1 dramaticky zvyšuje provozní teplotu a zkracuje životnost ložisek.

Přemaštění

Z kontraintuitivního hlediska je velkým problémem také příliš mnoho maziva. Přemazaná ložiska vykazují zvýšené vnitřní teploty v důsledku tření, které rozkládá základní olej a zahušťovadlo maziva, což vede k netěsnostem a tvrdnutí. Přemaštění má na svědomí podstatný podíl poruch ložisek v elektromotorech , kde technici často nanášejí mazivo bez čištění starého materiálu, čímž se problém v průběhu času zhoršuje.

Degradace maziva

Tuk a olej mají omezenou životnost. Tepelné cykly, oxidace, pronikání vody a mechanické střihy snižují v průběhu času výkonnost maziva. Mazivo, které bylo dokonale testováno při uvedení do provozu, mohlo ztratit většinu své ochranné kapacity po 4 000 až 8 000 hodinách provozu, v závislosti na provozních podmínkách. Mnoho intervalů údržby je nastaveno na základě kalendářního času spíše než skutečného stavu, což vede k tomu, že ložiska běží na spotřebované mazivo dlouho po své efektivní životnosti.

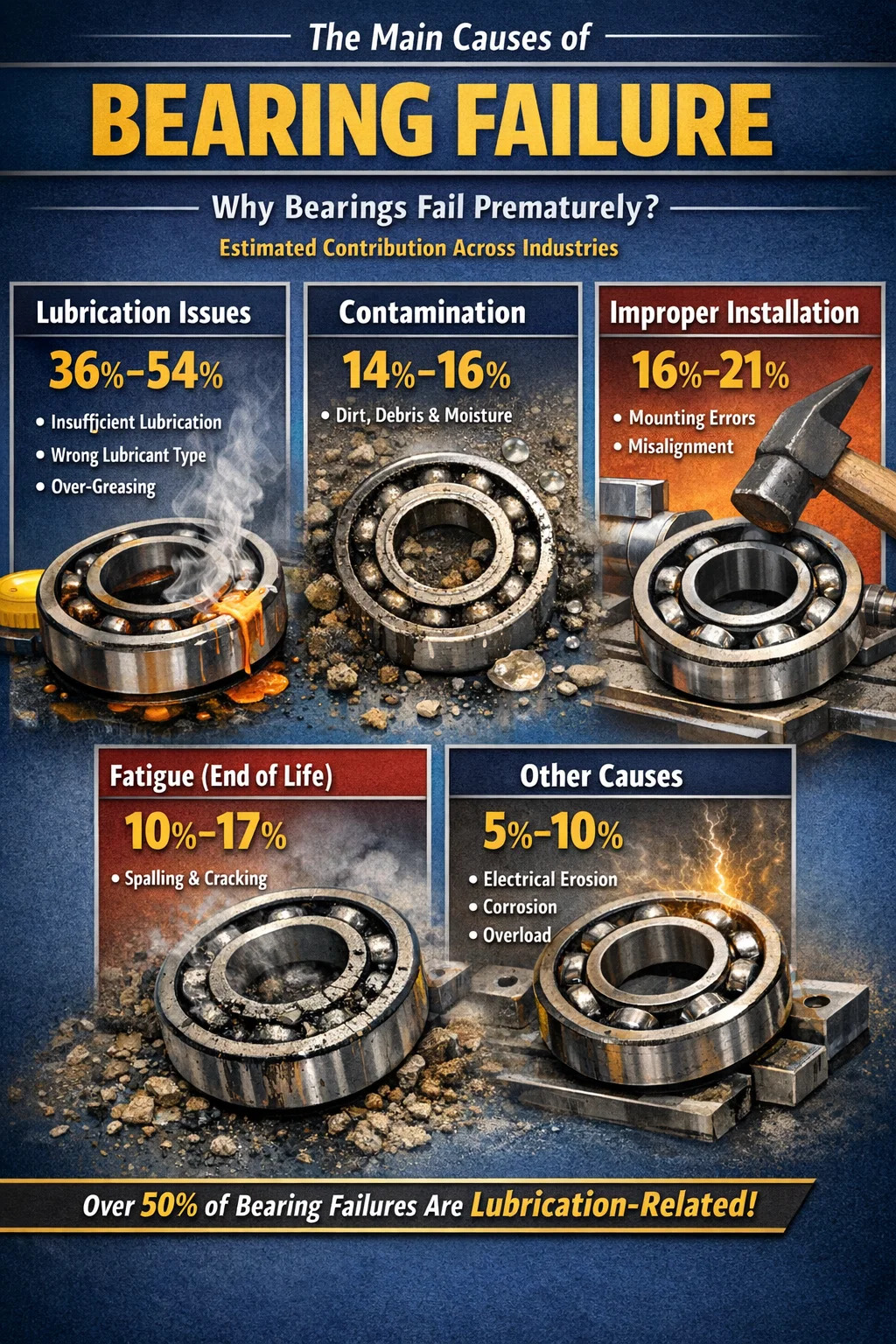

Úplné rozdělení: Hlavní příčiny selhání ložisek podle procenta

Různé zdroje kategorizují příčiny selhání ložisek mírně odlišným způsobem, ale hlavní přispívající faktory jsou konzistentní napříč průmyslovými studiemi. Níže uvedená tabulka odráží údaje sestavené z výzkumu publikovaného výrobci ložisek a organizacemi zabývajícími se spolehlivostí.

Tato čísla se liší podle odvětví. V ocelárnách a těžebním průmyslu hraje kontaminace větší roli v důsledku drsné expozice životního prostředí. Ve farmaceutickém a potravinářském průmyslu je výraznější pronikání vody a agresivní čisticí procesy. U větrných turbín je stále významnější průchod elektrického proudu ložisky – což je režim poruchy jedinečný pro pohony s proměnnou rychlostí. Pochopení konkrétních příčin selhání vaší aplikace je důležitější než slepé následování průměrných pokynů v oboru.

Kontaminace: Druhá nejničivější síla působící na ložiska

Kontaminace je přítomnost jakéhokoli cizího materiálu – pevných částic, vody, procesních chemikálií – uvnitř ložiska. Dokonce i částice neviditelné pouhým okem mohou způsobit značné škody. Ocelová částice o velikosti pouhých 10 mikronů (menší než lidský vlas při ~70 mikronech) je dostatečně velká, aby při převalování ložiskovou kuličkou nebo válečkem vytvořila na povrchu oběžné dráhy nárůst napětí.

Kontaminace pevnými částicemi

Nečistoty, kovové úlomky a částice z obrábění, které se dostanou do ložiskového tělesa, způsobují abrazivní opotřebení a povrchové důlky. V hydraulických systémech může udržování čistoty oleje podle normy ISO 4406 Code 16/14/11 nebo lepší několikanásobně prodloužit životnost ložisek a součástí ve srovnání s provozem podle kódu 20/18/15. Rozdíl mezi čistým a znečištěným mazacím systémem je často rozdíl mezi životností ložisek 20 000 hodin a 5 000 hodinami.

Kontaminace vody

Voda je obzvláště destruktivní. Podle výzkumu publikovaného v tribologické literatuře může již obsah vody 0,1 % v mazivu ložisek snížit únavovou životnost ložiska až o 48 %. Voda způsobuje vodíkové křehnutí ložiskové oceli, podporuje korozi oběžných drah a valivých těles a zhoršuje schopnost maziva tvořit film. Kondenzace během tepelného cyklování – zařízení, které se během provozu zahřívá a přes noc ochlazuje – je častou cestou pro pronikání vlhkosti do utěsněných ložisek.

Chemická kontaminace

V potravinářských a chemických závodech mohou agresivní čisticí prostředky a procesní kapaliny obejít těsnění a napadnout přímo ložiskovou ocel. Dokonce i slabé kyseliny nebo alkalické sloučeniny mění povrchovou chemii oběžných drah a vytvářejí mikro-dlíčky, které přecházejí v odlupování. Výběr ložisek s vhodným designem těsnění a chemicky kompatibilních maziv je v těchto prostředích zásadní.

Nesprávná instalace: Příčina selhání ložiska, které lze zcela předejít

Chyby montáže představují významný podíl předčasných selhání ložisek – odhady se pohybují mezi 16 % a 21 % všech případů. Obzvláště frustrující je to, že k poškození instalace dojde dříve, než ložisko v provozu otočí jedinou otáčku. Správně nainstalované ložisko se správným mazivem, které běží v dobře vyrovnaném systému, dosáhne nebo překročí svou jmenovitou životnost L10. Ložisko, které bylo na hřídel nasazeno kladivem, nebude.

Síla aplikovaná přes špatný prsten

Jednou z nejčastějších chyb při instalaci je použití lisovací síly přes nesprávný kroužek ložiska. Při nalisování kuličkového ložiska na hřídel musí být síla aplikována pouze na vnitřní kroužek – kroužek je nalisován. Hnací síla přes kuličky a vnější kroužek způsobuje brineling: trvalé prohlubně v oběžných drahách v každé poloze kuličky. Ložisko se může zvenku jevit jako nepoškozené, ale jeho povrchy oběžné dráhy jsou již označené a při prvním otočení bude generovat hluk a předčasně selhat.

Nesprávné uložení hřídele a pouzdra

Ložiska jsou navržena k montáži se specifickými přesahy na hřídele a do těles. Hřídel, která je poddimenzovaná, umožňuje vnitřnímu kroužku ložiska tečení nebo otáčení – kroužek se otáčí vzhledem k hřídeli, generuje intenzivní třecí teplo a nakonec se svaří nebo zadře. Příliš těsné vrtání pouzdra může deformovat vnější kroužek, zmenšit vnitřní vůli a způsobit, že se ložisko zahřeje a předepne i při pokojové teplotě.

Nesouosost během montáže

Úhlová nesouosost mezi osou hřídele a otvorem ložiska – dokonce i několik desetin stupně za navrženou tolerancí nesouososti ložiska – vytváří nerovnoměrné rozložení zatížení na valivá tělesa. Válcová a kuželíková ložiska jsou zvláště citlivá na nesouosost. Provozování válečkového ložiska s vychýlením o pouhých 0,05° mimo jeho toleranci může snížit jeho vypočítanou životnost o 50 % nebo více.

Únava valivého kontaktu: Přirozený konec životnosti ložisek

Únava valivého kontaktu je jediný způsob selhání ložiska, který není způsoben chybou údržby nebo návrhu – je to očekávaný mechanismus na konci životnosti ložiska, které bylo správně nainstalováno, řádně namazáno a provozováno v rámci svých jmenovitých zatížení a parametrů otáček. Standardní míra životnosti ložisek — životnost L10 — je definována jako počet otáček (nebo provozních hodin při dané rychlosti), které dokončí 90 % skupiny identických ložisek před vznikem únavového odlupování.

Únavové poškození začíná jako podpovrchové trhliny iniciované cyklickým smykovým napětím pod kontaktní zónou. Během milionů napěťových cyklů se tyto trhliny šíří směrem k povrchu a nakonec způsobí odlomení materiálu – proces zvaný odlupování. Vydrolené oběžné dráhy mají charakteristický drsný, vločkovitý vzhled s jasně definovanými hranami. Správně udržované ložisko dosahující odlupovací únavy je ve skutečnosti úspěchem údržby — to znamená, že ložisko dosáhlo své projektované životnosti spíše než předčasné selhání z důvodů, kterým lze předejít.

V praxi je podíl ložisek, která dosahují skutečné únavové životnosti, relativně malý. Většina se vyměňuje kvůli hluku, vibracím, nárůstu teploty nebo plánovaným intervalům údržby před začátkem odlupování. Pokud k únavovému selhání dojde předčasně – před vypočítanou životností L10 – je to často známka přetížení, vad materiálu nebo kumulativního účinku mezních podmínek mazání v průběhu času.

Elektrická eroze v ložiscích: Rostoucí problém v moderních zařízeních

Elektrická eroze – také nazývaná poškození elektroerozí nebo elektroerozivním obráběním (EDM) – se významně rozrostla jako příčina selhání s rozšířeným přijetím pohonů s proměnnou frekvencí (VFD) v elektromotorech. VFD zavádějí vysokofrekvenční napěťové impulsy, které mohou indukovat hřídelové proudy. Když se tyto proudy vybijí přes ložisko, vytvoří mikroskopické obloukové krátery na povrchu oběžné dráhy a valivých těles.

Vzor poškození je výrazný: oběžné dráhy mají matný nebo rýhovaný vzhled s pravidelnými zvlněními probíhajícími po obvodu prstence. Tento rýhovaný vzor je spolehlivým diagnostickým indikátorem elektrické eroze. U motorů poháněných VFD bez adekvátního uzemnění hřídele nebo izolovaných ložisek může elektrická eroze zničit ložisko již za 3 až 6 měsíců. , i když je mazání a instalace perfektní.

Řešení zahrnují zemnící kroužky hřídele, izolovaná ložisková pouzdra nebo vnitřní kroužky nebo keramická hybridní ložiska s valivými prvky z nitridu křemíku, které jsou elektricky nevodivé. Výběr vhodného protiopatření závisí na velikosti motoru, konfiguraci VFD a uspořádání uzemnění systému.

Jak identifikovat příčinu selhání ložiska po faktu

Poškozená ložiska mají na svém povrchu diagnostický důkaz, pokud jsou před vyřazením pečlivě prozkoumána. Analýza selhání ložisek – někdy nazývaná fraktografie při zkoumání povrchů lomů kovů – je strukturovaný proces porovnávání pozorovaných vzorů poškození se známými způsoby porušení. Většina výrobců ložisek pro tento účel nabízí průvodce analýzou poruch a laboratorní služby.

• Leštěné, hladké opotřebení na valivých tělesech a oběžných drahách s rozmazáním: nedostatek maziva nebo špatná viskozita
• Rovnoměrně rozmístěné prohlubně v rozteči kuliček nebo válečků: brinelling z nesprávné instalace nebo nárazového zatížení
• Drsný, důlkovaný povrch se zapuštěnými částicemi: abrazivní znečištění
• Červenohnědé zabarvení a koroze: vniknutí vody nebo korozivní kontaminace
• Obvodové drážkování na oběžné dráze: elektrická eroze z hřídelových proudů
• Odlupování s drsným, šupinatým povrchem a jasnými hranami: únava valivého kontaktu (může být normální na konci životnosti nebo způsobená přetížením)
• Jednostranný průběh zatížení na oběžných drahách: nesouosost nebo axiální zatížení v pouze radiálním ložisku

Uložení vadných ložisek v uzavřených plastových sáčcích bezprostředně po vyjmutí – před čištěním – zachovává stav maziva a stopy nečistot, které se mohou ztratit, pokud je ložisko otřeno nebo umyto. Fotografování polohy instalovaného ložiska, označení hřídele a stavu vrtání pouzdra před demontáží dodává cenný kontext pro analýzu.

Praktické kroky k prevenci předčasného selhání ložisek

Vzhledem k tomu, že většině poruch ložisek lze předejít, přístup strukturované prevence se zaměřuje na nejběžnější způsoby selhání v pořadí jejich statistické pravděpodobnosti.

Vytvořte program řízení mazání

Vybírejte maziva na základě typu ložiska, rychlostního faktoru (n × dm), rozsahu provozních teplot a expozice prostředí – nikoli podle toho, co je již ve skladu. Zdokumentujte správný typ maziva, množství a interval domazávání pro každé mazací místo v závodě. Používejte kalibrované mazací pistole spíše než dávkování hmatem; standardní mazací pistole poskytuje přibližně 1,3 gramu na zdvih, což je užitečný základ pro výpočet objemů. Tam, kde je to možné, zaveďte domazávací intervaly založené na stavu pomocí ultrazvukového monitorování nebo odběru vzorků maziva k detekci degradace dříve, než dojde k poruše.

Zlepšete instalační postupy

Odstraňte kladivovou instalaci ložisek na hřídele. Používejte vhodné montážní nástroje: indukční ohřívače pro vnitřní kroužky s přesahem (zahřátí na 80 °C–100 °C obvykle postačuje a neovlivňuje metalurgii ložiskové oceli), hydraulické lisy s adaptéry, které působí silou pouze na nasazovaný kroužek, a mechanické montážní nástroje pro středně velká ložiska. Před instalací ověřte rozměry hřídele a pouzdra pomocí kalibrovaného mikrometru – 10minutový krok měření zabrání měsícům předčasného vyšetřování poruch.

Kontrolujte kontaminaci u zdroje

Náhradní ložiska skladujte v původním balení na čistém a suchém místě mimo dosah extrémních teplot. Nikdy neotevírejte ložiskové obaly až do okamžiku montáže. Při dávkování udržujte nádoby s mazivem uzavřené a filtrované. Pravidelně kontrolujte a vyměňujte těsnění pouzdra – opotřebené břitové těsnění, jehož výměna stojí 2 USD, může umožnit kontaminaci, která zničí ložisko za 500 USD během měsíců. V prostředích s vysokou expozicí částicím zvažte přechod z těsnění s jedním břitem na těsnění s dvěma břity nebo přechod na ložiskové jednotky s labyrintovým těsněním pro lepší vyloučení.

Implementujte sledování stavu

Analýza vibrací, monitorování teploty, analýza oleje a ultrazvukové monitorování emisí poskytují různá okna do stavu ložisek. Dobře implementovaný program vibrací využívající analýzu obálky nebo vysokofrekvenční rezonanční techniky dokáže detekovat defekty ložisek 4 až 8 týdnů před tím, než se selhání stane kritickým, což umožňuje plánovanou výměnu během období plánované údržby spíše než nouzové odstavení. Zvýšení teploty nad běžnou provozní úroveň je varovným signálem v poslední fázi – v době, kdy se ložisko pohybuje o 10 °C až 15 °C nad svou historickou základní linií, může již dojít k významnému poškození.

Po instalaci ověřte zarovnání

Po každé výměně ložiska na připojeném zařízení by mělo být ověřeno vyrovnání hřídele pomocí laserového seřizovacího nástroje. Metody číselníkových indikátorů jsou přijatelné pro menší stroje. Cílové tolerance vyrovnání, které jsou těsnější než jmenovitá kapacita nesouososti spojky – spojka se vyrovná zbytkovému vychýlení při provozním teplotním nárůstu, nikoli běžnému vychýlení z nepřesné instalace. Souprava čerpadlo-motor zarovnaná s rovnoběžným odsazením 0,05 mm a úhlem 0,05 mm/100 mm trvale přežije sestavu zarovnanou s přesností 0,2 mm.

Chyby výběru ložisek, které zkracují životnost ještě před montáží ložiska

Někdy selhání ložiska není problémem údržby – je to problém návrhu nebo výběru. Určení nesprávného typu ložiska pro podmínky zatížení nebo poddimenzování ložiska pro aplikované zatížení vytváří podmínky selhání, které nemůže překonat žádná správná praxe údržby.

• Kuličková ložiska s hlubokou drážkou jsou optimalizovány pro radiální zatížení s mírnými axiálními složkami. Jejich použití v aplikacích s vysokým axiálním axiálním zatížením vede k přetěžování koule a rychlé únavě.
• Válečková ložiska účinně přenášejí těžká radiální zatížení, ale bez přírubového kroužku určeného pro tento účel nemohou přenést významná axiální zatížení.
• Kuličková ložiska s kosoúhlým stykem jsou navrženy pro kombinované radiální a axiální zatížení a musí být namontovány v párech nebo sadách, aby fungovaly správně – jediné ložisko s kosoúhlým stykem na hřídeli, které vidí axiální zatížení v obou směrech, selže.
• Kuželíková ložiska vyžadují správné axiální předpětí, aby správně fungovalo – příliš malé a válečky skluzují; příliš mnoho a ložisko je horké a brzy se unaví.

Proces výběru ložiska by měl zahrnovat výpočet ekvivalentního dynamického zatížení, ověření rychlostního faktoru vůči jmenovité rychlosti ložiska a potvrzení, že životnost L10 splňuje požadovaný servisní interval aplikace s přiměřenou bezpečnostní rezervou – typicky faktor 3 až 5 pro kritická zařízení.

Skutečné náklady na selhání ložisek v průmyslových provozech

Náklady na výměnu ložiska téměř nikdy nejsou skutečnými náklady na selhání ložiska. V závodě na kontinuální zpracování – papírna, chemická továrna, potravinářská výrobní linka – může neplánovaná porucha ložisek, která způsobí i jednu hodinu prostoje, snadno stát 10 000 až 100 000 $ nebo více ve ztrátě výroby, v závislosti na hodnotě průchodnosti zařízení. Sekundární poškození sousedních součástí – těsnění, hřídele, pouzdra, spojky – často zvyšuje náklady, které převyšují samotné ložisko.

Studie prováděné technickými orgány údržby trvale ukazují, že reaktivní údržba stojí 3 až 9krát více na opravu než plánovaná údržba založená na stavu. Ložisko v hodnotě 200 USD, které neočekávaně selže a zastaví výrobní linku na 4 hodiny, nese celkové náklady na událost, které nemůže kompenzovat žádná optimalizace ceny ložisek. Tento ekonomický případ je základem pohybů údržby zaměřené na spolehlivost (RCM) a prediktivní údržby (PdM) — cílem není koupit levnější ložiska, ale zajistit, aby každé ložisko dosáhlo své konstrukční životnosti.

Pro manažery údržby, kteří vytvářejí obchodní případ pro vylepšené mazací programy, kontrolu kontaminace nebo zařízení pro monitorování vibrací, je výpočet návratnosti investice obvykle jednoduchý: jedna kritická porucha, které se zabránilo, často zaplatí za monitorovací zařízení a náklady na implementaci programu mnohonásobně více.

Shrnutí: Řešení selhání ložisek začíná mazáním, poté vším ostatním

Hlavní příčina selhání ložisek – problémy s mazáním – je také nejlépe kontrolovatelná. Správný výběr maziva, správné množství, vhodné intervaly domazávání a prevence kontaminace eliminují největší kategorii poruch ložisek, kterým lze předejít. Po mazání se pozornost věnovaná instalačním postupům, vyloučení kontaminace, ověření vyrovnání a monitorování stavu zabývá zbývajícími hlavními způsoby poruch v sestupném pořadí podle statistického dopadu.

Ložiska nejsou spotřební materiál, který se jednoduše opotřebovává – jsou to přesné součásti, které za správných provozních podmínek spolehlivě dosáhnou své jmenovité životnosti. Když selžou brzy a opakovaně, příčinu lze téměř vždy vysledovat ke konkrétní, identifikovatelné a opravitelné údržbě nebo mezerě v návrhu. Proces analýzy poruch – systematické zkoumání každého vadného ložiska před jeho vyřazením – je nejvíce nevyužívaným nástrojem v sadě nástrojů průmyslové údržby a tím, který časem nejspolehlivějším způsobem uzavírá smyčku mezi výskytem poruchy a odstraněním hlavní příčiny.
