Jak zní špatná ložiska? Vysvětlení znaků a zvuků

Špatná ložiska nejčastěji produkují a skřípání, dunění nebo hučení které se mění ve výšce nebo intenzitě s rychlostí. U ložisek kol je tento zvuk obvykle hlasitější, když se vozidlo otáčí jedním směrem. V ložiskách průmyslových nebo elektromotorů můžete slyšet pištění, cvakání nebo rytmické klepání, které tu dříve nebylo. Tyto zvuky nejsou náhodné – každý vypráví konkrétní příběh o tom, jak a kde ložisko selhává.

Chytání ložisko hluk brzy je rozdíl mezi dílem za 30 USD a opravou za 3 000 USD. Ložisko, které se spustí jako slabé bzučení, může během týdnů přejít do úplného zadření, což způsobí sekundární poškození vřeten, nábojů, hřídelí a pouzder. Zvuky popsané v této příručce se týkají ložisek automobilových kol, ložisek motorů, ložisek průmyslových strojů a ložisek zařízení – fyzika selhání je u všech stejná.

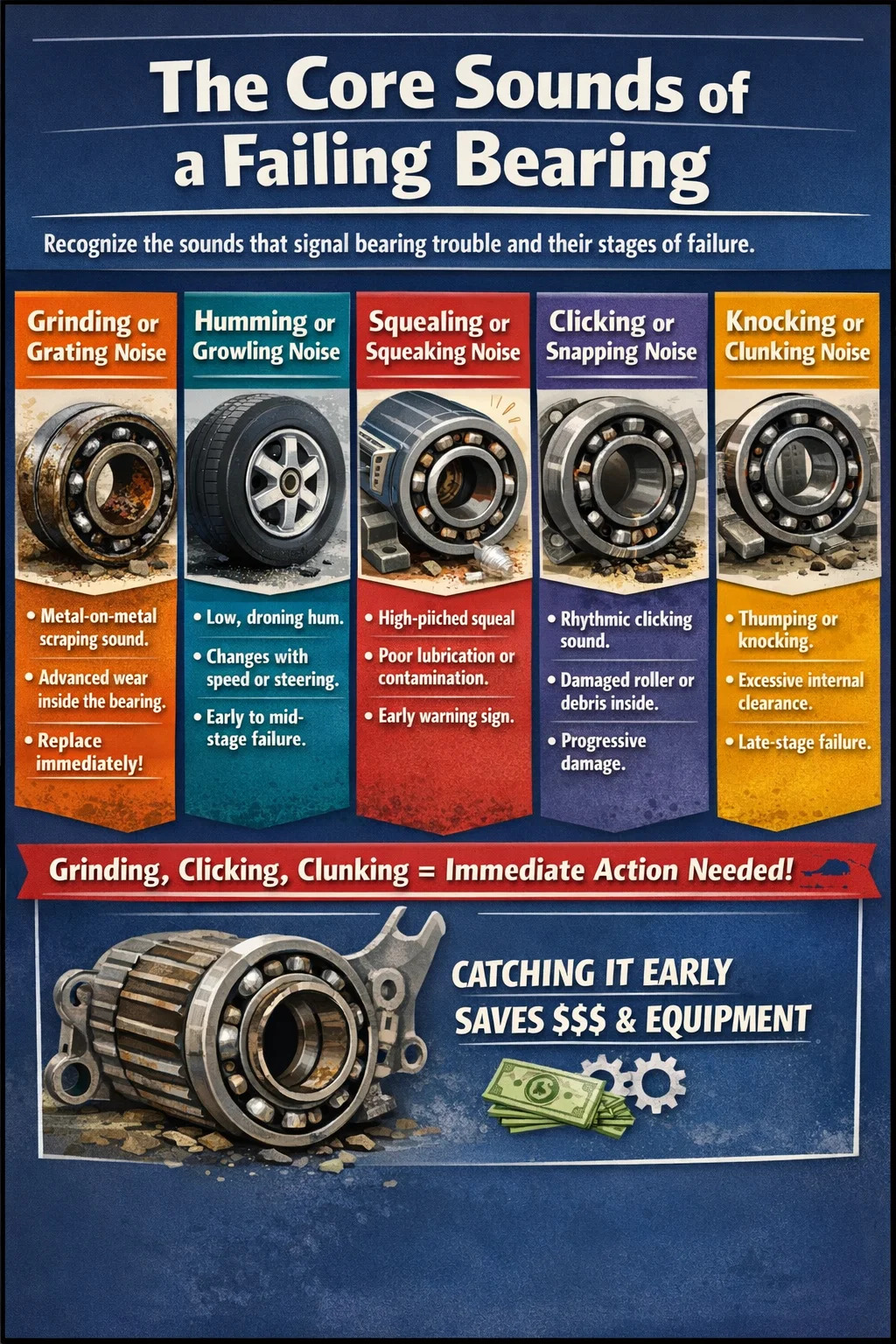

Základní zvuky selhávajícího ložiska

Ložiska selhávají ve fázích a každý stupeň má přidružený zvukový podpis. Pochopení těchto zvuků vám umožní odhadnout, kolik života v ložisku zůstává a jak naléhavě potřebuje pozornost.

Hluk při broušení nebo strouhání

Toto je nejznámější příznak silně opotřebovaného ložiska. K broušení dochází, když valivá tělesa – koule nebo válečky – ztratí hladký povrch v důsledku opotřebení, koroze nebo znečištění. Kov se v podstatě škrábe o kov uvnitř závodu. V ložisku kola je tento zvuk během jízdy konstantní a se zvyšující se rychlostí je hlasitější. Pokud uslyšíte skřípavý zvuk z kotouče, který se znatelně zhorší nad 30 mph, ložisko je v pokročilém stavu. V této fázi výměnu neodkládejte.

Hučení nebo vrčení

Nízkofrekvenční hučení nebo vrčení je typicky nosný zvuk v rané až střední fázi. Připomíná zvuk jízdy po hrubém chodníku, i když je silnice hladká. U ložisek kol se hučení často mění, když mírně změníte váhu – například při změně jízdního pruhu nebo při prudkém zatáčení dálnice. Pokud se hučení zesílí, když zatočíte mírně doleva, a zeslábne, když zatočíte doprava, podezřelé je pravé ložisko. Tato směrová kvalita je jedním z nejspolehlivějších diagnostických vodítek pro konkrétní hluk ložisek kol.

Pískání nebo pískání

Pískání v ložisku obvykle ukazuje na jeden ze dvou problémů: nedostatečné mazání nebo raná stádia únavy povrchu na závodech. Suché ložisko – takové, kde mazivo zaschlo, bylo smyto nebo nebylo nikdy správně naneseno – bude při zatížení pískat. Toto je často první akustický varovný signál, který se objeví dříve, než dojde k rozmělnění. U elektromotorů a ventilátorů může být pískající ložisko zaměněno za problém s řemenem, ale zvuk přetrvává i po kontrole řemenů. Pískající ložiska ve spotřebičích, jako jsou pračky, často signalizují, že selhalo těsnění a voda kontaminovala mazivo.

Hluk klikání nebo praskání

Zvuky cvakání z ložiska jsou často spojeny s ložisky CV kloubů u vozidel s pohonem předních kol, ale vyskytují se také u jiných typů ložisek, když se valivý prvek udrží na plochém místě nebo když do sestavy ložiska vniknou nečistoty. Cvakání má tendenci být rytmické, opakuje se rychlostí úměrnou rychlosti otáčení hřídele nebo kola. Cvakání z ložiska kola, které se při akceleraci zrychluje, je spolehlivým indikátorem fyzického poškození povrchu ložiska.

Klepání nebo řinčení

Klepání od ložiska naznačuje nadměrnou vnitřní vůli – valivá tělesa mají příliš mnoho prostoru pro pohyb, což způsobuje, že narážejí silou na drážky. To se často stává, když došlo ke ztrátě předpětí ložiska v důsledku opotřebení nebo když bylo ložisko nesprávně nainstalováno. U ložisek zadní nápravy a ložisek diferenciálu je běžným příznakem klepavý zvuk při zrychlování nebo zpomalování. Jedná se o selhání ložiska v pozdní fázi a představuje skutečný bezpečnostní problém, zejména na zadní nápravě, kde může kolaps ložiska vést k oddělení kola.

Jak se liší zvuk ložiska podle aplikace

Stejné základní režimy selhání produkují mírně odlišné slyšitelné signály v závislosti na tom, co ložisko dělá a co ho obklopuje. Při diagnostice hluku ložisek záleží na kontextu.

Ložiska kol

Ložiska kol nesou celou hmotnost vozidla a umožňují volné otáčení kola. Jsou neustále vystaveny silniční špíně, vodě a bočním silám při zatáčení. Vadné ložisko kola téměř vždy vytváří směrový hukot nebo vrčení, které se zvyšuje s rychlostí vozidla. Charakteristickým testem je jemný manévr při změně jízdního pruhu při dálniční rychlosti: pokud se hluk změní, když přesunete váhu vozidla doleva nebo doprava, identifikovali jste ložisko. Studie poruch ložisek kol ukazují, že kontaminace vniknutím vody představuje zhruba 55 % předčasných poruch ložisek. , zejména u vozidel provozovaných ve vlhkém podnebí nebo často mytých vysokotlakými hadicemi nasměrovanými na náboj.

Tyč motoru a hlavní ložiska

Ložiska motoru jsou kluzná ložiska – nikoli valivá ložiska – ale selhávají slyšitelným způsobem, který je okamžitě rozpoznatelný. Opotřebené ložisko ojnice vytváří ostré, rytmické klepání, které se zvyšuje s otáčkami motoru a je nejvýraznější při zatížení. Hlavní ložiska produkují hlubší a silnější klepání, které je konzistentnější a méně závislé na rychlosti. Klepání táhla při volnoběhu, které zmizí, když otáčky stoupají, je varovným signálem; Klepání ojnice, které je přítomno při všech otáčkách, znamená, že vůle ložiska překročila bezpečné limity a hrozí selhání motoru. Hladovění oleje je hlavní příčinou, a proto na pravidelných výměnách oleje tolik záleží – špinavý, vyčerpaný olej nedokáže udržet tloušťku filmu potřebnou k tomu, aby se ložiska motoru nedostala do kontaktu kov na kov.

Ložiska bubnu pračky

Když selže ložisko pračky, buben začne během cyklu odstřeďování znít jako proudový motor. Hlasitý řev nebo rachot – zejména u strojů s předním plněním – je výmluvným znakem. Buben se také může viditelně viklat a stroj může vibrovat po podlaze. Téměř vždy je na vině voda: těsnění bubnu časem selže, což umožňuje vodě a detergentu kontaminovat ložisko. Výměna ložiska u čelního nakladače obvykle vyžaduje téměř kompletní rozebrání stroje , což je důvod, proč mnoho servisních techniků doporučuje zhodnotit, zda je výměna celého stroje při poruše ložiska cenově výhodnější.

Ložiska průmyslových a elektromotorů

V průmyslovém prostředí se hluk ložisek bere vážně jako spouštěč údržby. Motory s poškozenými ložisky se přehřívají, spotřebovávají více energie a nakonec se zadírají – což způsobuje neplánované odstávky, které stojí mnohem více než plánovaná výměna. Mezi běžné zvuky patří vysoké pískání způsobené selháním mazání, cyklické cvakání způsobené odlupováním (odlupováním) povrchu závodního kola a širokospektrální nárůst hluku, který nástroje pro analýzu vibrací dokážou detekovat dříve než lidské ucho. Mnoho průmyslových zařízení používá ruční stetoskopy nebo ultrazvukové senzory umístěné přímo na krytu motoru, aby naslouchaly hluku ložisek, aniž by došlo k vypnutí zařízení.

Proč ložiska vydávají hluk: hlavní příčiny

Pochopení toho, co způsobuje hluk ložisek, vám pomůže nejen diagnostikovat aktuální poruchu, ale také zabránit další. Ložiska nevydávají hluk bez důvodu – každý zvuk má fyzickou příčinu.

Ztráta mazání

Mazivo nebo olej vytváří tenký film mezi pohyblivými součástmi ložiska. Když se tento film rozpadne – teplem, stárnutím, znečištěním nebo vymýváním vodou – kov se dostane do kontaktu s kovem a tření se dramaticky zvýší. Ložisko běžící bez dostatečného mazání může selhat během několika minut pod zatížením , zatímco správně namazané ložisko stejného typu může vydržet deset let. Pískání je obvykle prvním zvukem selhání mazání; broušení následuje rychle, jak se hromadí poškození povrchu.

Kontaminace

Nečistoty, prach, kovové částice a voda jsou nepřátelé ložisek. Dokonce i mikroskopické abrazivní částice, které vniknou do ložiskového tělesa, časem poškodí valivé povrchy a oběží, což způsobí pískavé skřípání nebo drnčení. Kontaminace vodou je zvláště škodlivá, protože způsobuje korozní důlky na přesně broušených površích uvnitř ložiska. Výzkum výrobců ložisek ukázal, že znečištění tvoří přibližně 14 % všech předčasných selhání ložisek v průmyslovém prostředí, i když toto číslo výrazně stoupá ve venkovních nebo mokrých aplikacích.

Přetížení a vychýlení

Ložiska jsou dimenzována na konkrétní nosnosti. Provozování ložiska za jeho dynamickou nebo statickou únosností urychluje opotřebení a deformaci valivých těles a oběžných drah. Nesouosost – kde hřídel není vystředěná v ložisku – vytváří nerovnoměrné napětí na jedné straně kroužku. Oba stavy produkují hluk: přetížení obvykle vede k obecnému drnčení nebo skřípání, zatímco nesouosost často způsobuje opakující se rytmický hluk, když stejný poškozený kontaktní bod prochází oblastí zatížení při každé rotaci.

Odštípnutí a únavové selhání

I správně nainstalovaná a namazaná ložiska mají omezenou životnost. Opakované cyklování napětí nakonec způsobí vznik mikrotrhlin pod povrchem oběžného kola nebo valivých těles. Tyto praskliny se šíří, dokud se materiál neodtrhne – proces zvaný odlupování. Vydrolená ložiska vydávají výrazný, nepravidelný zvuk cvakání nebo chrastění jak rozbité úlomky cirkulují ložiskem a narážejí na jiné povrchy. Jedná se o únavové selhání na konci životnosti a je normální, když ložisko pracovalo po mnoho milionů otáček. Výměna ložiska při prvním zvuku odprýskávání zabrání úlomkům v poškození skříně nebo hřídele.

Nesprávná instalace

Nové ložisko se může během montáže zničit. Nesprávné nalisování ložiska – použití síly na nesprávný kroužek, použití kladiva přímo na ložisko nebo jeho instalace pod úhlem – okamžitě poškodí vnitřní geometrii. Čerstvě nainstalované ložisko, které okamžitě vydává hluk, je téměř jistě poškozené nebo nesprávně namontované ložisko. Je nezbytné používat správné nástroje pro lisování ložisek a vyvíjet sílu pouze přes správný kroužek ; nástroj za 200 USD se vyplatí hned, když poprvé zabrání zničení sestavy náboje ložiska kola v hodnotě 150 USD.

Diagnostika, které ložisko je špatné

Jakmile zjistíte, že je přítomen hluk ložiska, dalším úkolem je přesně určit, které ložisko selhává. Hluk ložisek může být klamný – prochází kovovými konstrukcemi a může se zdát, že pochází z jiného místa, než je skutečný zdroj.

Test vstupu do volantu (ložiska kol)

Při ustálené dálniční rychlosti kolem 60 mph jemně uhýbejte vozidlem opakovaně doleva a doprava, jako byste pomalu měnili jízdní pruhy. Sledujte, jak se mění hluk:

• Hluk se zvyšuje při vybočení doleva → pravé ložisko je pravděpodobně špatné (váha se přenáší doprava)
• Hluk se zvyšuje při vybočení doprava → levé ložisko je pravděpodobně špatné (váha se přenáší doleva)
• Hluk se při vstupu do řízení nemění → může to být zadní ložisko, problém s pneumatikou nebo neložiskový zdroj

Tento test funguje, protože vybočení přenáší boční zatížení z jednoho kola na druhé. Poškozené ložisko bude tišší, když snese větší zatížení, a hlučnější, když se toto zatížení přenese pryč – nebo v některých případech naopak, v závislosti na typu a rozsahu poškození.

Jack and Spin Test

S vozidlem bezpečně na zvedáku otáčejte každé kolo rukou. Zdravé ložisko kola se bude hladce otáčet téměř bez odporu a bez hluku. Vadné ložisko kola bude při protáčení cítit drsné, zrnité nebo vroubkované – často cítíte poškození skrz kolo. Jakákoli drsnost, pocit broušení nebo slyšitelný hluk během testu ručního otáčení potvrzují, že ložisko je třeba vyměnit. Uchopte také kolo v polohách 12 a 6 hodin a zkuste s ním zakývat: jakákoli znatelná vůle nebo drnčení značí opotřebované ložisko.

Stetoskop mechanika

U elektrických motorů, průmyslových zařízení a dalších rotačních strojů vám mechanický stetoskop nebo automobilové odposlouchávací zařízení umožní izolovat hluk ložisek s velkou přesností. Umístěte sondu přímo na pouzdro ložiska a poslouchejte. Ložisko, které zní nejhruběji, nejhlasitěji nebo nejnepravidelněji, je třeba vyměnit. Dlouhé kovové šroubováky fungují v tísni — držte rukojeť u ucha a umístěte špičku na různá ložisková pouzdra. Zvuk vede skrz kov a je překvapivě čistý. Tuto techniku ​​používají mechanici již více než století, protože funguje.

Ultrazvuková detekce

Při průmyslové údržbě dokážou ultrazvukové detekční nástroje identifikovat tíseň ložiska dlouho předtím, než se rozvine slyšitelný hluk. Ložiska vysílají ultrazvukové signály ve specifických frekvenčních rozsazích, když se jejich povrchy začínají unavovat. Ultrazvukové monitorování dokáže detekovat problémy s ložisky až šestkrát dříve než samotná analýza vibrací , což dává týmům údržby čas naplánovat výměnu během plánované odstávky místo reakce na neplánovanou poruchu. U vysoce hodnotných zařízení tato schopnost včasné detekce mnohonásobně zaplatí náklady na nástroj.

Zvuky, které jsou často zaměňovány s hlukem ložiska

Ne každý hukot nebo skřípání pochází z ložiska. Několik dalších součástí produkuje zvuky, které mohou přesvědčivě napodobovat hluk ložisek, což vede ke zbytečným výměnám ložisek nebo v horším případě k ignorování skutečného problému.

Hluk pneumatiky

Nerovnoměrné opotřebení pneumatik – zejména hloubení nebo vroubkování způsobené opotřebovanými rázy nebo nesprávným nahuštěním – vytváří rytmické hučení, které zní téměř stejně jako špatné ložisko kola. Klíčový rozdíl: hluk pneumatik obvykle zůstává konstantní bez ohledu na vstup do řízení, zatímco hluk ložisek se mění. Definitivním testem je také otáčení pneumatik do různých poloh a sledování, zda se zvuk hýbe s nimi. Pneumatiky se sníženým opotřebením jsou jedním z nejčastějších falešně pozitivních zjištění při diagnostice ložisek kol a mnoho ložisek se vyměňuje zbytečně, protože pneumatiky nebyly nejprve zkontrolovány.

Hluk CV kloubu

Klouby CV – které spojují hřídel nápravy s nábojem kola u vozidel s pohonem předních kol a AWD – obsahují malá ložiska v sestavě kuličky a drážky. Vadný CV kloub vydává cvakavý zvuk, který je nejzřetelnější při těsných, pomalých zatáčkách, jako na parkovišti. To se liší od hluku ložisek kol, který je konstantní a závislý na rychlosti. Kloub CV s prasklou botou a suchým znečištěným mazivem při zatáčení slyšitelně cvakne, ale při dálniční rychlosti může být tichý.

Brzdové komponenty

Opotřebené brzdové destičky mají indikátory opotřebení – malé kovové jazýčky – které pískají proti rotoru a varují řidiče. Toto pískání je závislé na rychlosti a lze jej zaměnit s ložiskem. Hluk brzd se však obvykle dramaticky mění při použití brzd, zatímco hluk ložisek není brzděním do značné míry ovlivněn. Zaseknutý třmen může také vydávat skřípavý zvuk podobný ložisku, ale v tom případě se kotouč po jízdě také znatelně zahřeje.

Ložiska čerpadla posilovače řízení a alternátoru

Komponenty příslušenství poháněné hadovitým řemenem – alternátor, čerpadlo posilovače řízení, napínací kladky a napínač – všechny používají svá vlastní malá ložiska. Když selžou, vydávají pískání, skřípání nebo cvrlikání, které je přítomno při volnoběhu a mění se s otáčkami motoru, nikoli s rychlostí vozidla. Pokud je podezřelý zvuk přítomen, když vozidlo stojí s běžícím motorem, jde téměř jistě o problém ložiska nebo řemene příslušenství spíše než ložiska kola.

Jak dlouho můžete jet na špatném ložisku?

Toto je jedna z nejčastějších otázek, jakmile je diagnostikována porucha ložiska, a upřímná odpověď zní: záleží na tom, jak špatné ložisko je, ale výměnu byste neměli odkládat.

Ložisko, které při rychlostech na dálnici vydává pouze slabé hučení, může při opatrném řízení a omezení na kratší cesty vydržet několik týdnů. Rychlost zhoršování je však nepředvídatelná. Selhání ložisek není lineární proces – ložisko může vydržet měsíc a pak náhle selže během jediného dne tvrdé jízdy. Zcela vadné ložisko kola může způsobit zadření nebo oddělení kola od vozidla během pohybu. Při dálničních rychlostech je to katastrofální.

Jako praktický průvodce:

• Slabé hučení pouze při vysoké rychlosti: Jeďte do opravny, pokud možno se vyhněte dálnicím
• Hlasité skřípání nebo vrčení při jakékoli rychlosti: Opravte co nejdříve – tento týden, ne příští měsíc
• Vibrace přes volant nebo sedadlo: Nejezděte po dálnici; vyhledat okamžitou opravu
• Znatelná vůle v kole během testu skály: Zastavte jízdu; vozidlo není bezpečné

Klepání ložisek motoru sleduje podobnou stupnici naléhavosti. Jakékoli klepání ojnice, které je přítomno při volnoběhu, představuje ložisko, které může kdykoli zcela selhat – což způsobí, že ojnice prorazí blok motoru. Klepání na tyč motoru je situace zastavení jízdy, nikoli situace, kdy jeďte opatrně.

Očekávané náklady na výměnu ložisek

Náklady se značně liší v závislosti na vozidle a na tom, zda je ložisko opravitelné samostatně nebo integrované do sestavy náboje.

Toto jsou odhady založené na typických sazbách obchodů v USA. Ceny se liší podle regionu, složitosti vozidla a podle toho, zda je nutné současně vyměnit další komponenty (například kroužky snímače ABS integrované do náboje ložiska). Výměna obou stran současně stojí za zvážení, když selhalo jedno ložisko , protože opačné ložisko žilo stejnou životností a často je blízko bodu svého vlastního selhání.

Prevence selhání ložisek, než začne

Většině předčasných poruch ložisek lze předejít. Podmínky, které předčasně ničí ložiska – znečištění, nedostatečné mazání, přetížení – lze zvládnout základními návyky údržby.

Udržujte vodu mimo dosah ložisek

Při mytí vozidla nemiřte vysokotlakou hadicí přímo na oblast náboje kola. Tlak vody může překonat těsnění a vtlačit vodu do ložiska, čímž dojde k vymytí maziva. Totéž platí pro ložiska tlakového mycího zařízení – vždy chraňte ložisková pouzdra před přímým vystavením vysokotlaké vodě.

Udržujte správné nahuštění pneumatik a geometrii kol

Nesprávné vyrovnání způsobuje konstantní boční zatížení na jedné straně ložiska kola. Podhuštěné pneumatiky zvyšují valivý odpor a přenášejí větší zatížení do ložiska. Udržování pneumatik nahuštěných podle specifikace a vyrovnávání vozidla každých 25 000 až 30 000 mil výrazně prodlužuje životnost ložisek. Vozidla jedoucí po nerovných silnicích nebo vozidla, která často narážejí na obrubníky nebo výmoly, by měla být vyrovnána častěji.

Používejte kvalitní náhradní ložiska

Trh ložisek má širokou škálu kvality a cenový rozdíl mezi levným dováženým ložiskem a kvalitní jednotkou od zavedeného výrobce (SKF, Timken, NSK, FAG) je často jen 20–40 USD. Práce na instalaci ložiska stojí stejně bez ohledu na kvalitu dílu. Diskontní ložisko, které selže do 18 měsíců, vás stojí dvě sady práce, zatímco kvalitní ložisko může vydržet zbývající životnost vozidla. Toto není místo pro optimalizaci pro nejlevnější možný díl.

Znovu zabalte nebo vyměňte servisní ložiska podle plánu

Starší vozidla s provozuschopnými (neutěsněnými) ložisky předních kol vyžadují pravidelné doplňování čerstvým mazivem. To se obvykle doporučuje každých 30 000 mil nebo při brzdění, které vyžaduje demontáž náboje. Mnoho novějších sestav utěsněných nábojů je navrženo jako jednotky s životností, ale u vozidel s vysokým kilometrovým nájezdem provozovaných v drsných podmínkách může být navržená životnost ložiska kratší než skutečná životnost vozidla.

Okamžitě řešte další související problémy

Opotřebované tlumiče a vzpěry způsobují skákání kol a rázové zatížení, které naráží ložiska mnohem tvrději než jízda na hladké silnici. Ohnutá kola, nevyvážené pneumatiky a opotřebovaná pouzdra odpružení – to vše vytváří vibrace a nepravidelné zatížení, které urychluje opotřebení ložisek. Péče o tyto související komponenty není jen o kvalitě jízdy – přímo prodlužuje životnost ložisek.
