Proč selže vypínací ložisko spojky? Příčiny a opravy

Proč selhává vypínací ložisko spojky: Krátká odpověď

A vypínací ložisko spojky — nazývané také vyhazovací ložisko — selhává především z důvodu dlouhodobého kontaktního tření, nedostatečného mazání, znečištění olejem nebo prachem spojky a kumulativního mechanického namáhání opakovaných cyklů zapínání a vypínání. U většiny osobních vozidel je vypínací ložisko spojky navrženo tak, aby vydrželo mezi 80 000 a 150 000 mil , ale skutečné jízdní návyky, úniky kapalin a špatné instalační postupy mohou tuto životnost dramaticky zkrátit – někdy až pod 40 000 mil.

Samotné ložisko je umístěno mezi vidlicí spojky (nebo hydraulickým pohonem) a prsty membránové pružiny přítlačného kotouče. Pokaždé, když řidič sešlápne spojkový pedál, vysouvá se vypínací ložisko dopředu po objímce vstupního hřídele převodovky a tlačí na otáčející se prsty přítlačného kotouče. Tento opakovaný kontakt – pokaždé i na zlomek sekundy – přispívá k obrovskému opotřebení během životnosti ložiska. Když některá z několika podmínek zhorší schopnost ložiska zvládnout toto zatížení, následuje porucha.

Pochopení toho, co přesně způsobuje tuto degradaci, není jen akademické. Přímo informuje, jak vybrat náhradu vypínací ložisko , jak jej správně nainstalovat a jaké jízdní návyky změnit, aby se stejná závada neopakovala.

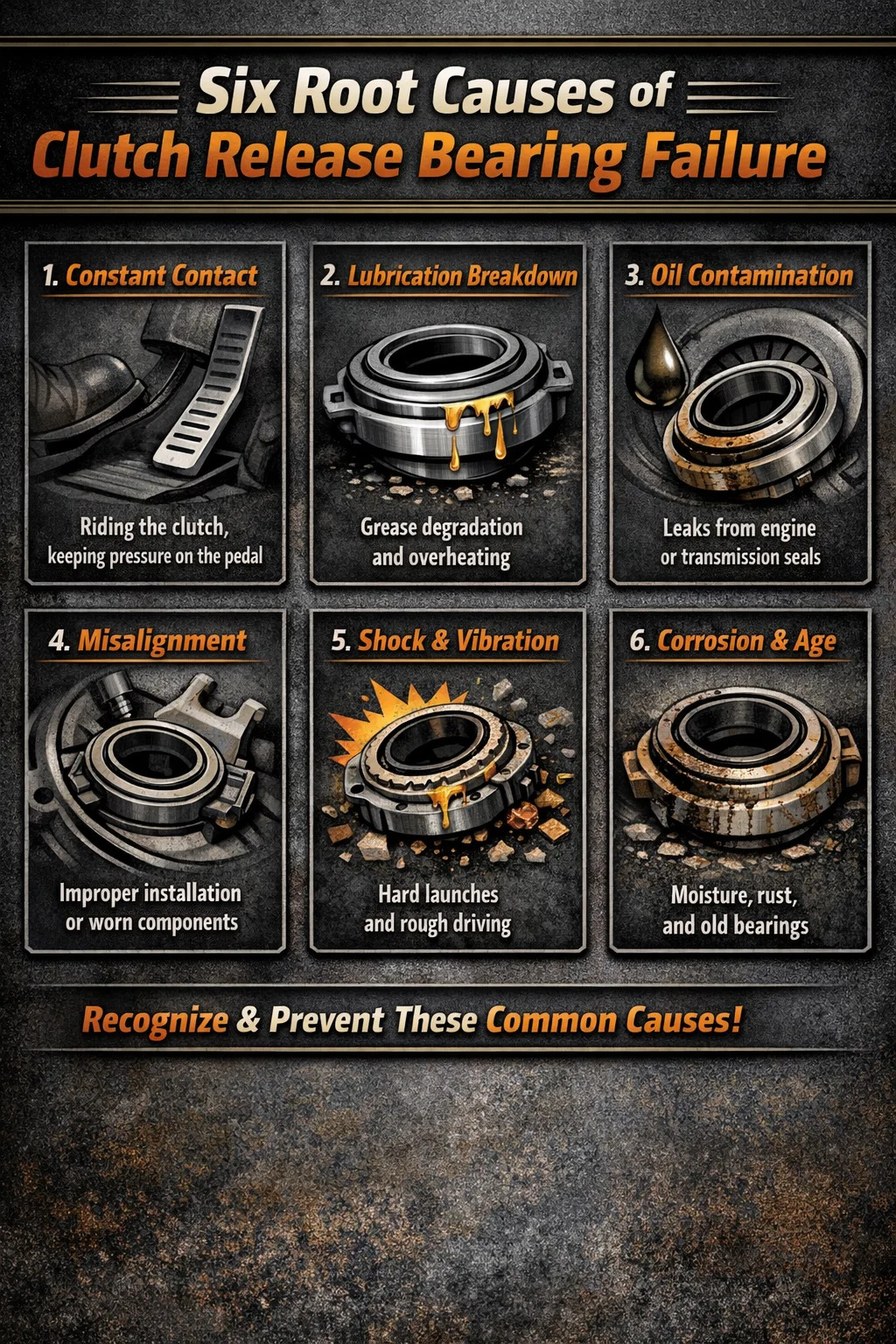

Šest hlavních příčin selhání vypínacího ložiska spojky

1. Nepřetržitý kontakt s membránovou pružinou

Toto je jediná nejčastější příčina předčasného opotřebení u vozidel s lankem ovládaným nebo mechanickým spojením spojky. Řidiči, kteří lehce položí levou nohu na pedál spojky – zvyk někdy nazývaný „jízda na spojce“ – udržují vyhazovací ložisko v neustálém částečném kontaktu s otáčejícími se prsty membránové pružiny. Dokonce i několik liber tlaku na pedál stačí k zatlačení ložiska do rotující pružiny, což vytváří teplo a tření, které ničí mazací tuk, klec a povrchy oběžných drah ložiska.

V hydraulicky ovládaných systémech (kde je ložisko a soustředné ložisko pomocného válce nebo CSC), tento problém je poněkud zmírněn konstrukcí, ale i hydraulické systémy mohou mít malé množství zbytkového tlaku, pokud jsou těsnění hlavního válce slabá a udržují mírný kontakt.

Studie opotřebení součástí spojky ukázaly, že řidič, který obvykle pokládá nohu na pedál spojky, může snížit životnost ložisek 30–50 % ve srovnání s řidičem s čistou technikou pedálů.

2. Rozpad mazání a degradace maziva

Vypínací ložisko spojky je předmazaná, utěsněná jednotka prakticky ve všech moderních aplikacích. Mazivo uvnitř je obvykle mazivo na bázi lithia nebo polymočoviny určené pro provoz při vysokých teplotách – prostředí spojky pravidelně dosahuje teplot mezi 150 °C a 250 °C (300–480 °F) při normální jízdě. Za náročných podmínek, jako jsou opakované starty do kopce, těžké tažení nebo jízda na trati, mohou teploty vyšplhat výrazně nad 300 °C.

Při těchto extrémních teplotách se tuk chemicky rozkládá. Základový olej se odděluje od zahušťovadla, klesá viskozita a mazací film mezi valivými tělesy a oběžnými drahami se stává nedostatečným. Začíná kontakt kov na kov. Jakmile k tomu dojde, ložisko generuje své vlastní teplo prostřednictvím tření, čímž se urychluje degradace v cyklu samoposilování. Ložisko se zadře nebo odloupne během relativně krátké doby po počátečním poškození maziva.

Externě aplikované mazivo je ve většině případů ve skutečnosti spíše nebezpečím než přínosem. Pokud technik nanese mazivo na pouzdro vstupního hřídele, kde ložisko klouže, přebytečné mazivo migruje do kotouče spojky, znečišťuje třecí materiál a způsobuje prokluz spojky. Správný přístup je použít a velmi tenký film vysokoteplotního maziva pouze na kluznou plochu – ne na dosedací plochu nebo oblast třecího kotouče.

3. Kontaminace únikem oleje

Skříň spojky je utěsněné prostředí, ale dva primární zdroje úniku oleje mohou způsobit znečištění: zadní hlavní těsnění (strana motoru) a těsnění vstupního hřídele převodovky (strana převodovky). Obě těsnění směřují ke kotouči spojky a vypínacímu ložisku. Když kterékoli těsnění prosakuje olej – byť malé množství – olej migruje přes setrvačník, kotouč spojky, přítlačný kotouč a nakonec dosáhne vypínacího ložiska.

Kontaminace olejem poškozuje vypínací ložisko dvěma způsoby. Za prvé, olej funguje jako rozpouštědlo, které vymývá mazivo z utěsněného ložiska. Za druhé, olej nasycený vedlejšími produkty spalování nebo aditivy převodového oleje chemicky reaguje s mazivem a ocelovými součástmi ložiska a způsobuje korozi důlkové koroze na oběžných drahách. Důlkové oběžné dráhy generují charakteristický rachot nebo vrčení, které mechanika spojuje s opotřebením vyhazovací ložisko .

Princip kritické opravy: pokud vyměníte vypínací ložisko spojky na vozidle se známým únikem oleje, nové ložisko předčasně selže, pokud není nejprve odstraněn zdroj úniku. Mnoho opakovaných poruch vysledovaných k „vadným“ ložiskům je ve skutečnosti výsledkem neupevněného zadního hlavního těsnění.

4. Nesouosost a chyby instalace

Vypínací ložisko musí sedět dokonale rovnoběžně s prsty membránové pružiny přítlačné desky. Jakékoli úhlové vychýlení – dokonce i tak malé jako 0,5–1,0 mm mimostředového kontaktu – vytváří nerovnoměrné rozložení zatížení na valivá tělesa ložiska. Některé kuličky nebo válečky nesou neúměrný podíl zatížení, což vede k místní únavě, odlupování a případnému zhroucení ložiska.

Nesouosost má několik základních příčin:

• Opotřebená nebo ohnutá vidlice spojky, která již netlačí ložisko přímo
• Opotřebené vodicí ložisko (malé ložisko ve středu setrvačníku nebo klikového hřídele), které umožňuje pohyb vstupního hřídele převodovky
• Ohnutá nebo nesprávně utažená přítlačná deska šrouby vedoucí k natažené přítlačné desce
• Nepoužití vyrovnávacího nástroje při instalaci kotouče spojky, ponechání kotouče mimo střed a vytažení membránové pružiny z plochy
• Poškozené nebo opotřebované pouzdro zvonu převodovky, které již nevystředí převodovku k bloku motoru

Profesionální montéři spojky vždy před instalací nové spojkové sady zkontrolují házivost skříně zvonu pomocí úchylkoměru. Házivost zvonového pouzdra by měla být obvykle uvnitř 0,005 palce (0,127 mm) pravdivého. Pokud překročí tuto hodnotu, musí být zdroj nesouososti opraven před instalací nových součástí.

5. Vibrace, rázové zatížení a agresivní jízda

Vysoce výkonná jízda, jízda na trati a časté tvrdé starty způsobují rázové zatížení vypínacího ložiska spojky, které daleko přesahuje to, pro co byl komponent navržen při standardním silničním provozu. Při každém prudkém spuštění se při záběru spojky vyšle přes ložisko ostrá špička síly. V průběhu času tato rázová zatížení způsobí podpovrchovou únavu v oběžných drahách ložiska – poruchový režim známý jako odlupování, kdy se vločky tvrzené oceli uvolňují z povrchu oběžných drah.

Vozidla jedoucí na nerovných silnicích – zejména nákladní automobily a SUV provozované v terénu – mohou zaznamenat další vibrace, které rezonují přes hnací ústrojí a do sestavy spojky. Zatímco ložisko je do jisté míry chráněno torzními pružinami spojkového kotouče, trvalé vibrace postupně unaví klec ložiska, zejména u starších konstrukcí používajících lisované ocelové klece spíše než obráběné nebo polymerové klece.

Pro výkonné aplikace upgrade na a vypínací ložisko pro velké zatížení s kovanou nebo obrobenou ocelovou klecí, většími kuličkovými prvky a mazivem pro vyšší teploty je spíše praktickou nutností než volitelným vylepšením.

6. Stáří, koroze a pronikání vlhkosti

Ve vozidlech, která zaznamenávají výrazné sezónní výkyvy teplot, může během chladného počasí kondenzovat vlhkost uvnitř skříně spojky. Tato vlhkost napadá vnější povrch vypínacího ložiska a časem proniká do těsnění ložiska, mísí se s vnitřním mazivem a způsobuje oxidaci ocelových oběžných drah. Korozní důlky dramaticky urychlují únavu valivého tělesa – ložisko s nepatrným důlkem oběžných drah má životnost, která může být O 60–70 % kratší než ekvivalent bez pecky.

Obzvláště zranitelná jsou vozidla skladovaná po delší dobu (sezónní vozidla, klasika, projektová vozidla). Po dlouhé době skladování bez provozu může mazivo v ložisku ztuhnout nebo se oddělit, takže oběžné dráhy zůstanou nechráněné, když se vozidlo vrátí do provozu. V těchto případech je výměna vypínacího ložiska spojky jako samozřejmost při jakékoli opravě po dlouhé době skladování spíše rozumnou preventivní údržbou než zbytečnými náklady.

Příznaky: Jak rozpoznat vadné vypínací ložisko spojky

Včasné zachycení poruchy vypínacího ložiska může zabránit kaskádovému poškození přítlačného kotouče a spojkového kotouče – součástí, jejichž výměna je podstatně dražší. Příznaky následují poměrně předvídatelnou progresi:

Zásadní diagnostický rozdíl: hluk, který se objevuje pouze při sešlápnutí spojkového pedálu a zmizí po uvolnění pedálu, téměř vždy ukazuje na vyhazovací ložisko . Hluk, který se objevuje po uvolnění pedálu a po sešlápnutí zmizí, obvykle indikuje opotřebené vodicí ložisko. Správným stanovením tohoto rozlišení se vyhnete chybné diagnóze a zbytečné výměně celé spojky.

Někteří řidiči si také všimnou posunu bodu záběru spojky – obvykle se pohybuje výše po dráze pedálu, jak se ložisko opotřebovává. To se děje proto, že opotřebené ložisko již netlačí prsty membránové pružiny do jejich navrženého bodu uvolnění, což vyžaduje další zdvih pedálu pro úplné rozpojení spojky.

Typy vypínacích ložisek spojky a jejich poruchové charakteristiky

Ne všechna vypínací ložiska jsou konstruována stejným způsobem a různé konstrukce mají odlišné způsoby selhání, které stojí za pochopení při výběru náhrady.

Standardní ložisko s kosoúhlým stykem

Nejběžnější typ u osobních automobilů. Využívá jednu řadu kuliček v uspořádání s úhlovým stykem, které jsou schopné zvládnout radiální i axiální (tahové) zatížení. Axiální únosnost je zvláště důležitá, protože uvolnění spojky generuje značné tlakové zatížení, protože ložisko tlačí na membránovou pružinu. Standardní ložiska s kosoúhlým stykem selhávají převážně v důsledku rozpadu maziva, důlků oběžných drah a únavy klece.

Ložisko soustředného pomocného válce (CSC).

Soustředný pomocný válec, který se nachází v mnoha moderních vozidlech s hydraulickým ovládáním spojky, integruje vypínací ložisko přímo do sestavy hydraulického pístu namontovaného na skříni vstupního hřídele převodovky. Ložisko je vždy v kontaktu s membránovou pružinou a je udržováno spíše hydraulickým tlakem než mechanickou vidlicí. Tato konstrukce snižuje rázové zatížení od záběru vidlice, ale zavádí jedinečný režim selhání: porucha hydraulického těsnění v samotném CSC, což způsobuje úniky kapaliny, které kontaminují ložisko a kotouč spojky. Protože ložisko CSC nelze u většiny konstrukcí vyměnit samostatně, je nutné vyměnit celou sestavu – za typické náklady 80–200 USD za samotný díl , výrazně více než konvenční vypínací ložisko.

Samostředící vypínací ložisko

Používá se v aplikacích, kde se očekává mírná nesouosost nebo kde je obtížné ji zcela odstranit – běžné u nákladních automobilů, těžké techniky a některých zemědělských strojů. Ložisko má plovoucí unašeč, který mu umožňuje samočinné vyrovnání do středu membránové pružiny. Tato konstrukce je podstatně tolerantnější k menším nesouososti, ale stále selhává v důsledku kontaminace a degradace maziva, často při vyšším celkovém počtu najetých kilometrů než standardní ložiska, protože samostředící akce zabraňuje lokalizovanému přetížení, které nesouosost způsobuje u konstrukcí s pevným unašečem.

Pevné kontaktní čelní ložisko

Starší vozidla někdy používala karbonové kontaktní čelní ložisko spíše než valivé ložisko. Uhlíkový grafit tlačil přímo na prsty otáčející se membránové pružiny a postupem času se opotřebovával. Tato ložiska selhávají v důsledku jednoduchého mechanického opotřebení uhlíkového čela – obvykle vytváří jemný černý prach uvnitř pouzdra zvonu – a praskáním uhlíku v důsledku tepelného šoku. Karbonová ložiska jsou v nových sériových vozidlech k vidění jen zřídka, ale zůstávají běžná v aplikacích historických a klasických automobilů.

Co se stane, když budete ignorovat vadné vypínací ložisko

Pokračování v jízdě s opotřebeným vypínacím ložiskem spojky není jen obtěžování hlukem – vytváří kaskádu sekundárních poškození, která výrazně eskalují náklady na opravy. Sled událostí je předvídatelný:

1. Opotřebené ložisko se začíná nerovnoměrně dotýkat membránové pružiny, což způsobuje, že se prsty pružiny opotřebovávají různou rychlostí. Nerovnoměrné opotřebení pružinových prstů mění pocit záběru spojky a postupně snižuje upínací sílu na kotouč spojky.
2. Jak ložisko dále degraduje, jeho klec praskne. Fragmenty klece, kuliček nebo oběžných drah se rozptýlí uvnitř pouzdra zvonu. Tyto úlomky se mohou zaklínit mezi kotouč spojky a setrvačník nebo přítlačný kotouč a poškrábat třecí plochy a čelo setrvačníku.
3. Setrvačník, který byl rýhovaný nebo tepelně poškozen kontaktem s úlomky ložisek, musí být znovu opatřen povrchovou úpravou (pokud je v tolerancích výrobce) nebo vyměněn. Výměna setrvačníku u mnoha vozidel stojí 200–500 USD za díl plus práce na demontáži a opětovné instalaci převodovky – která je již nezbytná pro práci spojky, ale výměna setrvačníku zvyšuje čas a náklady na díly.
4. V extrémních případech zadření ložiska zablokuje uvolňovací mechanismus v uvolněné poloze. Vozidlo nelze řídit a převodovka musí být odstraněna, aby se uvolnila zadřená sestava.

Rozdíl v nákladech mezi výměnou pouze vypínacího ložiska (obvykle 150–400 dolarů za práci plus 20–80 dolarů za ložisko ) a výměna kompletní spojkové sady včetně renovace setrvačníku (typicky Celkem 800 – 1 800 USD ) ilustruje, proč je včasná diagnostika a rychlá výměna ekonomicky výhodná. Mzdové náklady na přístup ke spojce jsou v obou scénářích stejné – převodovka musí vyjít – takže jedinou proměnnou jsou náklady na díly.

Jak zajistit, aby nové vypínací ložisko spojky vydrželo déle

Prevence je jednoduchá, jakmile pochopíme základní příčiny. Následující postupy platí jak pro prodloužení životnosti původního ložiska, tak pro ochranu čerstvě nainstalovaného náhradního:

Odstraňte návyk šlapat na pedál

Pokud aktivně neřadíte, držte levou nohu na pedálu mrtvého chodu (podlaha nalevo od spojky) spíše než na pedálu spojky. Toto je jediná nejpůsobivější změna chování pro prodloužení životnosti vypínacího ložiska. Řidiči, kteří přecházejí z vozidel s automatickou převodovkou na manuální převodovku, si často vypěstují zvyk spočívat na nohou tím, že jejich levá noha nemá co dělat – odstranění tohoto návyku by mělo být první prioritou.

Před výměnou ložiska opravte úniky oleje

Před prací na spojce nebo během ní vždy zkontrolujte zadní hlavní těsnění a těsnění vstupního hřídele převodovky. Obě těsnění jsou přístupná s odstraněnou převodovkou – stejný krok je nutný k dosažení vypínacího ložiska – takže výměna opotřebovaných těsnění současně přináší minimální dodatečné náklady a zároveň chrání nové ložisko před znečištěním.

Vyměňte celou sadu spojky jako sadu

Vzhledem k tomu, že mzdové náklady na přístup ke spojce jsou pevné, výměna pouze vypínacího ložiska a ponechání starého kotouče spojky a přítlačného kotouče na místě je zřídka moudré. Spojková lamela, která se opotřebovala na několik milimetrů od limitu opotřebení, bude vyžadovat výměnu během dalších 20 000–30 000 mil, což vyžaduje stejně nákladnou demontáž. Většina profesionálních mechaniků a servisních příruček OEM doporučuje výměnu spojkového kotouče, přítlačného kotouče, vypínacího ložiska a vodícího ložiska jako kompletní sadu, aby se maximalizoval interval mezi servisy spojky.

Během instalace použijte nástroj pro zarovnání

Nástroj pro vyrovnání kotouče spojky – plastová nebo kovová maketa vstupního hřídele, která pasuje přes náboj spojkového kotouče a do vodícího ložiska – je levný nástroj (obvykle pod 15 USD), který zajišťuje dokonalé vystředění kotouče předtím, než se přítlačná deska utáhne dolů. Přeskočení tohoto kroku je jednou z nejčastějších chyb při instalaci, která vede k předčasnému selhání vypínacího ložiska v důsledku nesouososti.

Správně namažte objímku vstupního hřídele

Naneste tenký, rovnoměrný film vysokoteplotní ložiskové mazivo k pouzdru vstupního hřídele převodovky, kde klouže vypínací ložisko. Film by měl být tak tenký, že je téměř neviditelný – častou chybou je nanesení příliš velkého množství maziva, které pak vyletí ven a znečišťuje kotouč spojky. Nikdy nenanášejte mazivo na kontaktní plochu ložiska nebo na prsty membránové pružiny.

Zkontrolujte házivost krytu zvonu

Pokud má vozidlo v minulosti předčasné poruchy součásti spojky – zejména pokud se jedná o druhou nebo třetí výměnu vypínacího ložiska – je kontrola házivosti vývrtu pouzdra zvonu pomocí úchylkoměru užitečným diagnostickým krokem. Házivost přesahuje specifikaci výrobce (běžně 0,005 až 0,010 palce ) ukazuje na ohnuté nebo poškozené pouzdro zvonu, které je nutné opravit, aby se zabránilo opakování.

Výběr správného náhradního vypínacího ložiska

Trh s náhradními vypínacími ložisky spojky sahá od dílů ekonomické třídy pocházejících z nízkonákladových výrobních závodů až po ložiska ekvivalentní OEM a výkonná ložiska s výrazně vyšší kvalitou zpracování. Rozdíly jsou smysluplné:

Pro běžné každodenní řidiče při běžném používání je praktickou volbou ložisko ekvivalentní OEM od renomovaného dodavatele (SKF, FAG, LUK, Sachs, NSK, JTEKT). Rozdíl v ceně mezi ekonomickým ložiskem 15 USD a ložiskem ekvivalentním OEM 45 USD je zanedbatelný ve srovnání s náklady na práci 400–800 USD na přístup ke spojce – takže použití kvalitnějšího dílu dává jasný ekonomický smysl.

Pro výkonná vozidla, tažné aplikace nebo jakékoli vozidlo, kde teploty spojky pravidelně stoupají, s uvedením a vypínací ložisko pro velké zatížení dimenzovaný na vyšší tepelné a mechanické zatížení se vyplatí. Několik výrobců speciálních spojek nabízí kompletní sady spojující výkonový přítlačný kotouč a spojkový kotouč s přizpůsobeným odolným vyhazovacím ložiskem, které zajišťuje, že všechny komponenty jsou navrženy tak, aby spolupracovaly na stejné výkonnostní úrovni.

Často kladené otázky týkající se selhání vypínacího ložiska spojky

Může porucha vypínacího ložiska spojky poškodit převodovku?

Zřídka přímo, ale ano – ve scénářích katastrofické poruchy, kdy se úlomky ložisek rozptýlí uvnitř pouzdra zvonu, mohou nečistoty poškrábat vstupní hřídel převodovky nebo poškodit držák předního ložiska. Ve většině případů je poškození obsaženo na samotných součástech spojky (kotouč, přítlačný kotouč, setrvačník). Provozování vozidla se známým vadným vypínacím ložiskem však zvyšuje riziko eskalujícího poškození, takže rychlá výměna je vždy bezpečnější.

Je možné vyměnit pouze vypínací ložisko bez výměny plné spojky?

Technicky ano, ale prakticky záleží na zbývající životnosti spojkové lamely. Pokud na spojkovém kotouči stále zbývá značné množství třecího materiálu a přítlačný kotouč nevykazuje známky opotřebení, je obhajitelná výměna pouze vypínacího ložiska. Ve většině případů v reálném světě se však spojkový kotouč a přítlačný kotouč značně opotřebují v době, kdy ložisko selže, takže výměna kompletní sady je ekonomicky rozumnější volbou vzhledem k fixním mzdovým nákladům.

Vydává špatné vypínací ložisko hluk neustále nebo jen při sešlápnutí pedálu?

V kabelovém nebo mechanickém spojovacím systému je uvolňovací ložisko v kontaktu s membránovou pružinou pouze při sešlápnutí pedálu, takže hluk se obvykle objevuje pouze při sešlápnutí pedálu. V hydraulických systémech s koncentrickým pomocným válcem je ložisko ve stálém lehkém kontaktu, takže hluk může být neustále přítomen. Ať tak či onak, hluk mění charakter – obvykle je hlasitější nebo více drtí – když se zvyšuje zatížení pedálu.

Kolik stojí výměna vypínacího ložiska spojky?

Samotné ložisko stojí 20–150 USD v závislosti na vozidle a třídě ložiska. Práce obvykle běží 400–800 USD v nezávislých obchodech a poněkud více u dealerů, protože převodovka musí být odstraněna. Celkové náklady na výměnu pouze ložiska: zhruba 450–950 USD. Kompletní sada spojky včetně kotouče, přítlačného kotouče, vypínacího ložiska a vodícího ložiska přidá 150 – 400 USD na díly, čímž se celková částka zvýší na přibližně 600 – 1 400 USD za kompletní spojku u většiny osobních vozidel.

Lze vypínací ložisko spojky znovu namazat a znovu použít?

Ne. Moderní vypínací ložiska jsou utěsněné, předem namazané jednotky, které nelze opravovat. Jakmile vnitřní mazivo degraduje a oběžné dráhy začnou prohlubovat nebo korodovat, je nutné ložisko vyměnit. I když se zdá, že se ložisko volně otáčí rukou, vnitřní poškození povrchů oběžné dráhy způsobí selhání při vyšším zatížení běžného provozu. Opětovné namazání vnějšku pouzdra ložiska nepomůže a může způsobit znečištění.

Jaký je rozdíl mezi vyhazovacím ložiskem a vypínacím ložiskem?

"Vyhazovací ložisko" a "vypínací ložisko spojky" označují přesně stejnou součást. „Throw-out bearing“ je hovorový americký anglický termín široce používaný v obchodech a mezi kutily. "Vypínací ložisko spojky" je formálnější technické označení a termín používaný ve většině servisních příruček OEM a katalozích dílů. Oba termíny popisují sestavu ložiska, která při sešlápnutí spojkového pedálu pohání membránovou pružinu přítlačného kotouče.
