Jaký je rozdíl mezi vypínacím ložiskem spojky a vyhazovacím ložiskem?

Pokud jste někdy přemýšleli, zda vypínací ložisko spojky a vyhazovací ložisko jsou různé části, odpověď je jednoduchá: jsou to úplně stejné komponenty . „Vyhazovací ložisko“ je starší, hovorovější americký termín, zatímco „vypínací ložisko spojky“ je technicky přesný a mezinárodně uznávaný název používaný v technických příručkách, katalozích dílů a OEM dokumentaci. Mechanici v Severní Americe často používají oba termíny zaměnitelně a dodavatelé dílů je uvádějí jako stejné SKU. Mezi těmito dvěma neexistuje žádný funkční, strukturální nebo polohový rozdíl – pouze rozdíl v konvenci pojmenování.

To znamená, že pochopení toho, co vlastně vypínací ložisko spojky dělá, jak selhává, jaké typy existují a kdy je vyměnit, je mnohem cennější než třídění nomenklatury. Tento článek pokrývá vše od základní operace až po pokročilou diagnostiku.

Co a Vypínací ložisko spojky Ve skutečnosti ano

Vypínací ložisko spojky – nazývané také vyhazovací ložisko – je umístěno na objímce vstupního hřídele převodovky přímo před sestavou přítlačného kotouče spojky. Jeho úkolem je fungovat jako mechanické rozhraní mezi stacionární vidlicí spojky (nebo hydraulickým pomocným válcem) a otáčejícími se prsty přítlačné desky nebo membránovou pružinou.

Když sešlápnete spojkový pedál, vidlice tlačí vypínací ložisko dopředu podél vstupního hřídele. Ložisko se dotýká špiček prstů membránové pružiny na přítlačné desce. Protože se přítlačná deska otáčí se setrvačníkem motoru a vidlice je nehybná, musí se ložisko volně otáčet a současně přenášet axiální (dopřednou) sílu. Tato kombinace – přenos axiálního zatížení při otáčení – je to, co definuje axiální ložisko, což je přesně to, co je vypínací ložisko spojky.

Tlak aplikovaný přes ložisko nutí membránovou pružinu, aby se ohýbala dovnitř, což uvolňuje svěrnou sílu na kotouč spojky. Disk se pak může volně otáčet mezi přítlačnou deskou a setrvačníkem a odpojovat výkon motoru od vstupního hřídele převodovky. Uvolněte pedál a pružina zaskočí, znovu upne disk a znovu zapojí pohon.

V typickém osobním autě je spojkový pedál sešlápnut tisíckrát za rok. Řidič, který dojíždí do práce v režimu zastavování a rozjíždění, může sešlápnout spojkový pedál více než 30 000krát ročně . Vypínací ložisko musí zvládnout toto opakované zatížení při extrémních teplotách, vibracích a měnících se tlacích na pedály.

Proč existuje název „Vyhazovací ložisko“.

Pojem „vyhazování“ pochází z činnosti součásti: když sešlápnete spojku, ložisko se fyzicky vymrští – tlačí dopředu – směrem k přítlačné desce. Tento popis mechaniky dával prvotním automechanikům intuitivní smysl a v průběhu 20. století se stal součástí americké slovní zásoby.

Evropští a japonští výrobci, stejně jako technické normy SAE, již dlouho standardizují „vypínací ložisko spojky“, protože popisuje funkci spíše než pohyb. Když ložisko zapadne do membránové pružiny, způsobí uvolnění spojky. „Vypínací ložisko spojky“ je nyní dominantním pojmem v:

• Katalogy originálních dílů od Toyota, Volkswagen, Ford, GM a BMW
• Dodavatelé náhradních dílů včetně SKF, LuK, Sachs a Timken
• Technická dokumentace SAE a ISO
• Servisní manuály od výrobců vyrobené přibližně po roce 1985

V každodenních obchodech zůstává „vyhazovací ložisko“ dokonale srozumitelné, zejména ve Spojených státech. Ani jeden termín není špatný; jednoduše odrážejí různé tradice pojmenování stejné části.

Typy vypínacích ložisek spojky

Ne všechna vypínací ložiska spojky jsou identická. Existuje několik odlišných konstrukcí, z nichž každá je vhodná pro různé převodové konfigurace a ovládací systémy.

Typ s posuvným pouzdrem (nejběžnější)

Toto je standardní provedení, které se nachází u většiny vozidel s pohonem zadních kol s mechanickým táhlem nebo spojkami ovládanými lanky. Ložisková jednotka je namontována na plastové nebo kovové objímce, která se posouvá po vodicí trubce vstupního hřídele převodovky. Vidlice spojky – typicky páka ve tvaru Y otáčející se na kulovém čepu uvnitř krytu zvonu – tlačí objímku a ložisko dopředu, když je sešlápnut pedál. Většina domácích nákladních a sportovních vozů od 60. let až po současnost stále používá toto uspořádání.

Typ soustředného pomocného válce (CSC).

Moderní vozidla s pohonem předních kol a mnoho výkonných vozů používá soustředný pomocný válec, který integruje hydraulický pohon a vypínací ložisko do jediné jednotky, která se montuje přímo na skříň převodovky obklopující vstupní hřídel. Když je pomocí spojkového pedálu vyvíjen hydraulický tlak, píst uvnitř CSC tlačí ložisko dopředu proti membránové pružině. Tento design eliminuje vnější vidlici, snižuje počet pohyblivých částí a zlepšuje pocit z pedálu. Vozidla včetně Honda Civic, Volkswagen Golf (od MkV) a Ford Focus používají vypínací ložiska typu CSC. Nevýhoda: když selže ložisko nebo hydraulické těsnění, musí být obvykle vyměněna celá sestava CSC – a přístup vyžaduje odstranění převodovky.

Nepřetržitý-kontaktní (samostředící) typ

Někteří výrobci navrhují vypínací ložiska tak, aby zůstala neustále ve stálém lehkém kontaktu s prsty membránové pružiny, i když je spojka plně sepnutá. Tím se eliminuje malá cestovní mezera, která existuje v konvenčních sestavách, a reakce na pedál je bezprostřednější. To také znamená, že ložisko se nepřetržitě otáčí při otáčkách motoru, což vyžaduje kvalitnější materiály ložisek a lepší těsnění. LuK a Sachs nabízejí ložiska s nepřetržitým stykem jako OEM vybavení na několika evropských vozidlech.

Typ kuličkového ložiska s kosoúhlým stykem

Aplikace pro těžká a užitková vozidla – návěsy, velké dieselové pickupy, zemědělská technika – používají kuličková ložiska s kosoúhlým stykem nebo kuželíková ložiska uvnitř pouzdra vypínacího ložiska. Ty poskytují podstatně vyšší axiální únosnost než jednořadá kuličková ložiska s hlubokou drážkou používaná v osobních automobilech. Může vyžadovat spojku nákladního vozidla třídy 8 více než 600 liber síly na pedál odpojit bez hydraulické pomoci a vypínací ložisko to musí opakovaně zvládnout.

Jak rozpoznat vadné vypínací ložisko spojky

Opotřebené nebo vadné vypínací ložisko spojky vytváří charakteristické příznaky, které lze obvykle snadno identifikovat, jakmile víte, co poslouchat a cítit.

Hluk při sešlápnutí pedálu

Toto je nejspolehlivější indikátor vadného vypínacího ložiska. Skřípění, cvrlikání, pískání nebo chrastění, které se objeví konkrétně, když sešlápnete spojkový pedál – a zmizí, když jej uvolníte – ukazuje přímo na vypínací ložisko. Hluk se obvykle vyskytuje, protože se opotřebily vnitřní kroužky ložisek, zaschlo mazivo nebo praskl držák ložiska. V konvenčním systému ovládaném vidlicí je ložisko zatíženo pouze při sešlápnutém pedálu, takže zvuk je v těsné korelaci s polohou pedálu.

U konstrukcí s nepřetržitým kontaktem se ložisko neustále otáčí, takže hluk může být přítomen neustále a může být hlasitější nebo měnit výšku se zvyšující se silou na pedál.

Potíže se zapínáním nebo vypínáním spojky

Pokud se ložisko zadřelo nebo částečně zbortilo, nemusí se hladce pohybovat po objímce vstupního hřídele, což způsobí, že spojka bude tuhá, nerovnoměrná nebo nepřesná. V extrémních případech se může ložisko zaseknout a zabránit úplnému vyřazení, což ztíží nebo znemožní řazení. Úplně zadřené ložisko může také poškodit prsty membránové pružiny v důsledku nerovnoměrného kontaktu, což výrazně zvyšuje náklady na opravu.

Vibrace nebo pulzace spojkového pedálu

Při nerovnoměrném opotřebení vnitřních součástí ložisek může pedál přenášet vibrace nebo pulsující pocity zpět přes táhlo vidlice. To se liší od běžné zpětné vazby „bodu zapojení“, kterou pociťuje většina řidičů. Pulzující vibrace, ke kterým dochází během plného zdvihu pedálu – nejen v místě záběru – stojí za okamžité prozkoumání.

Vizuální kontrola během servisu spojky

Kdykoli je převodovka demontována kvůli výměně spojky, mělo by být zkontrolováno vypínací ložisko. Zkontrolujte:

• Hrubé nebo odolné otáčení při ručním roztočení
• Viditelné rýhy, praskliny nebo změna barvy na kontaktní ploše
• Opotřebené, odštípnuté nebo chybějící kontaktní podložky na prstech vidlice (pokud jsou použitelné)
• Kolísání nebo vůle v sestavě ložiska při axiálním tlaku
• Kontaminace olejem – to naznačuje netěsnost těsnění vstupního hřídele, kterou je také třeba řešit

Vzhledem k tomu, že přístup vyžaduje odstranění přenosu, prakticky každý profesionální technik vyměňuje vypínací ložisko při každé výměně spojkového kotouče a přítlačného kotouče bez ohledu na to, zda ložisko vykazuje příznaky. Mzdové náklady na práci daleko převyšují náklady na samotné ložisko – obvykle 15 až 60 USD pro většinu aplikací v osobních automobilech – a instalace nového ložiska eliminuje možnost, že budete muset znovu vytáhnout převodovku o 20 000 mil později pro ložisko, které bylo v době servisu spojky hraniční.

Vypínací ložisko spojky vs. ostatní součásti spojky: Co se plete

Vzhledem k tomu, že vypínací ložisko je součástí většího systému spojky, jeho příznaky se mohou překrývat – nebo být maskovány – poruchami sousedních součástí. Pochopení toho, co každá část dělá, pomáhá izolovat skutečnou chybu.

Vypínací ložisko vs. vodicí ložisko / vodicí pouzdro

Pilotní ložisko nebo vodicí pouzdro je malé ložisko zalisované do středu klikového hřídele nebo setrvačníku. Podporuje přední konec vstupního hřídele převodovky, udržuje jej ve středu a zabraňuje ohybu při zatížení. Na rozdíl od vypínacího ložiska je vodicí ložisko namáháno pouze tehdy, když je spojka odpojeno — když se vstupní hřídel otáčí jinou rychlostí než kliková hřídel. Vadné vodicí ložisko vytváří hluk během řazení nebo při sešlápnutí spojky při zastavení (jako je čekání na semaforu s převodovkou na prvním rychlostním stupni). Pokud odstranění tlaku v ložisku způsobí zastavení hluku, je problém spíše v vodicím ložisku než ve vypínacím ložisku.

Uvolňovací ložisko vs. přítlačná deska

Přítlačná deska poskytuje svěrnou sílu, aby přidržela kotouč spojky proti setrvačníku. Opotřebený přítlačný kotouč často způsobuje prokluzování spojky — kdy otáčky motoru stoupají bez odpovídajícího zvýšení rychlosti vozidla, zejména při prudkém přidání plynu. Naproti tomu vadné vypínací ložisko obvykle způsobuje hluk nebo potíže se záběrem spíše než prokluzování. Pokud si všimnete, že spojka prokluzuje, ale žádný zvuk při sešlápnutí pedálu, pravděpodobnějším viníkem je přítlačný kotouč.

Vypínací ložisko vs. spojková vidlice

Vidlice spojky je páka, která převádí pohyb pedálu na axiální sílu na vypínací ložisko. Prasklá nebo opotřebovaná vidlice spojky nebo opotřebený kulový čep může způsobit nekonzistentní pocit z pedálu, rachotivé zvuky nebo ve vážných případech úplnou ztrátu ovládání spojky. Na rozdíl od hluku vypínacích ložisek je hluk vidlice spojky často spíše chrastění nebo chrastění na začátku pohybu pedálu než trvalé pískání nebo drnčení uprostřed zdvihu.

Vypínací ložisko vs. pomocný válec (externí typ)

U hydraulicky ovládaných systémů, které používají externí pomocný válec (na rozdíl od CSC), tlačí pomocný válec mechanicky vidlici spojky. Netěsný nebo vadný externí pomocný válec způsobuje houbovitý nebo klesající spojkový pedál, nikoli mechanický hluk. Odvzdušnění hydraulického systému nebo kontrola úniků kapaliny na těle pomocného válce obvykle tuto diagnózu rychle potvrdí.

Výměna vypínacího ložiska spojky: Co práce obnáší

Výměna vypínacího ložiska spojky neexistuje žádná zkratka: převodovka musí vypadnout. U většiny vozidel s pohonem zadních kol je to obvykle jednoduchý, ale pracně náročný proces 3 až 6 hodin pro zkušeného mechanika. Vozidla s pohonem předních kol s příčně uloženými motory a integrovanými transaxlemi mohou vyžadovat podstatně více demontáže.

Obecný postup pro systémy ovládané vidlicí

1. Bezpečně zvedněte a podepřete vozidlo na zvedáku nebo zvedáku.
2. Podle potřeby odpojte hnací hřídel nebo nápravy CV.
3. Odpojte táhlo spojky, hydraulické vedení nebo lanko u převodovky.
4. Podepřete převodovku zvedákem převodovky a sejměte příčník.
5. Demontujte šrouby pouzdra zvonu a posuňte převodovku dozadu ze vstupního hřídele.
6. Demontujte vidlici spojky z otočného kulového čepu a vysuňte vypínací ložisko z pouzdra vstupního hřídele.
7. Zkontrolujte vidlici, otočnou kouli, pouzdro vstupního hřídele a součásti spojky. Vyměňte podle potřeby.
8. Nainstalujte nové uvolňovací ložisko – většina zaklapne na prsty vidlice nebo sponu na objímku – a znovu nainstalujte všechny součásti v opačném pořadí.

Specifické úvahy CSC

Výměna soustředného pomocného válce se řídí podobným postupem demontáže převodovky, ale jakmile je převodovka venku, CSC se jednoduše odšroubuje od skříně převodovky (obvykle 2 až 4 šrouby). Po opětovné instalaci je nutné odpojit hydraulické vedení a systém odvzdušnit. Některé jednotky CSC používají rychloupínací hydraulickou armaturu; jiní používají banjo šroub se závitem. Vždy vyměňte těsnicí podložky hydraulického potrubí, pokud se jedná o měděný drcený typ.

Klíčové upozornění při instalaci CSC: nedovolte, aby kotouč spojky viset bez podpory na vstupním hřídeli převodovky jak je převodovka naváděna zpět na místo. Pomocí nástroje pro vyrovnání spojky udržujte kotouč vystředěný na setrvačníku a nos převodovky opatrně podepřete, abyste neohnuli vstupní hřídel nebo nepoškodili těsnění pístu CSC.

Současné výměny dílů

Vzhledem k tomu, že převodovka je již mimo provoz, měly by být vyhodnoceny a vyměněny následující položky, pokud existují pochybnosti o jejich stavu:

• Spojkový kotouč a přítlačný kotouč (vyměňte jako sladěnou sadu)
• Pilotní ložisko nebo vodicí pouzdro
• Zadní hlavní těsnění (olejové těsnění klikového hřídele)
• Těsnění vstupního hřídele převodovky
• Vidlice spojky (pokud je opotřebovaná nebo prasklá)
• Otočný kulový čep (pokud je objímka opotřebovaná)
• Setrvačník (obnovit nebo vyměnit, pokud je rýhovaný nebo tepelně popraskaný)

Jak dlouho by mělo vypínací ložisko spojky vydržet

Za normálních jízdních podmínek by kvalitní vypínací ložisko spojky mělo vydržet po celou dobu životnosti sestavy spojky – obvykle 80 000 až 120 000 mil v osobním autě jedoucím středně. Některá ložiska, zejména ta, která se používají v lehkých užitkových vozidlech provozovaných především po dálnicích s občasným zapínáním spojky, mohou bez poruchy překročit 150 000 mil.

Několik faktorů urychluje opotřebení:

• Jízda na spojkovém pedálu — položení nohy na pedál za jízdy udržuje částečný kontakt mezi ložiskem a membránovou pružinou, což způsobuje trvalé opotřebení při nízkém zatížení. Tento jediný zvyk může zkrátit životnost vypínacích ložisek na polovinu.
• Častá jízda stop-and-go — Dojíždění ve městě dramaticky znásobuje cykly sepnutí spojky ve srovnání s používáním na dálnici.
• Tažení nebo tahání těžkých nákladů — zvyšuje sílu pedálu a axiální sílu, kterou musí ložisko přenášet.
• Agresivní nebo výkonná jízda — opakované tvrdé starty zatěžují celý spojkový systém včetně ložiska.
• Špatná kvalita ložisek — Cenově dostupná náhradní ložiska používající nekvalitní ocel nebo nedostatečné těsnění degradují výrazně rychleji než OEM nebo prémiové náhradní díly SKF, Timken nebo Sachs.
• Nesouosost — Nesprávně seřízený kotouč spojky nebo ohnutý vstupní hřídel vytváří boční zatížení vypínacího ložiska, pro které není navrženo.

Výběr náhradního vypínacího ložiska spojky

Trh s náhradními díly nabízí širokou škálu vypínacích ložisek spojky v různých cenových hladinách. Pochopení rozdílů pomáhá učinit informovanější volbu.

OEM vs. Aftermarket

Ložiska OEM pocházejí od původního dodavatele zařízení nebo jsou přeznačenými ekvivalenty. Pro vozidla od výrobců, kteří odebírají své spojkové komponenty od LuK (nyní součást Schaeffler Group), Sachs nebo Valeo, je obvykle nejlepší volbou ložisko ekvivalentní OEM od stejných výrobců. Tato ložiska jsou vyráběna podle stejných specifikací jako originál a používají stejnou kvalitu oceli, těsnění a maziva.

Obecná nebo no-name ložiska pocházející od levných výrobců jsou často výrazně levnější – někdy pod 10 USD – ale rozdíly v kontrole kvality jsou značné. Hlášení o předčasném selhání během 10 000 až 20 000 mil jsou u ložisek rozpočtu běžné, což činí úsporu nákladů iluzorní vzhledem k práci potřebné k opětovné instalaci.

Kompletní spojkové sady

Nejrenomovanější dodavatelé spojek – LuK, Sachs, Exedy, Valeo, ACT – prodávají kompletní spojkové sady, které obsahují spojkový kotouč, přítlačný kotouč a vypínací ložisko jako sladěnou sadu. Pro většinu scénářů oprav má nákup sady praktičtější smysl než shánění jednotlivých komponent, protože díly jsou navrženy tak, aby spolupracovaly a cenový rozdíl je obvykle mírný. Ceny sad pro běžné osobní vozy se obvykle pohybují od 80 až 350 USD v závislosti na použití vozidla a úrovni značky.

Výkonové aplikace

Upravená vozidla s modernizovanými přítlačnými kotouči spojky – která vyžadují vyšší sílu na pedál – potřebují vypínací ložiska dimenzovaná pro vyšší axiální zatížení. Dodavatelé jako ACT (Advanced Clutch Technology) a South Bend Clutch nabízejí vedle svých výkonových spojkových sad také odolná vypínací ložiska. Použití standardního vypínacího ložiska s vysokotlakou výkonnou přítlačnou deskou může způsobit předčasné selhání ložiska i při opatrné jízdě, protože přítlačná síla přesahuje konstrukční jmenovité hodnoty ložiska OEM.

Odhady nákladů a práce na vypínací ložisko spojky

Vzhledem k tomu, že přístup k vypínacímu ložisku vždy vyžaduje odstranění převodovky, samotná cena dílu je vedlejším prvkem celkových nákladů na opravu.

Tyto odhady předpokládají pouze výměnu ložiska. Při současné výměně kotouče spojky a přítlačného kotouče – což se důrazně doporučuje – přidejte 100 až 400 USD za další díly v závislosti na vozidle a úrovni značky. Přírůstkové mzdové náklady jsou minimální, protože sestava spojky je již odkrytá.

Můžete jezdit se špatným vypínacím ložiskem spojky

To závisí na tom, jak dalece se ložisko degradovalo. V počátečních fázích poruchy – kdy jediným příznakem je slabé cvrlikání nebo pískání při sešlápnutí pedálu – je vozidlo stále plně funkční a lze s ním řídit opatrně. Pokračování v jízdě bez vyřešení problému však zrychluje selhání a hrozí sekundární poškození.

Pokud se ložisko zcela zadře, může se zablokovat proti prstům membránové pružiny a zabránit tomu, aby se spojka vůbec rozešla. V tomto okamžiku nelze vozidlo přeřadit z jakéhokoli rychlostního stupně, na kterém je aktuálně zařazen, a další provoz riskuje ohnutí nebo zlomení prstů přítlačného kotouče, poškrábání čela setrvačníku nebo poškození pouzdra vstupního hřídele – to vše dramaticky zvyšuje náklady na opravy.

Praktická rada zní: neignorujte hluk. Pokud uslyšíte skřípavý nebo skřípavý zvuk, který je specificky spojen se sešlápnutím spojkového pedálu, naplánujte opravu dříve, než se situace stane nouzovou. Ujet dalších 2 000 až 3 000 mil na hlučném, ale stále funkčním ložisku je jiný návrh než ujet 15 000 mil a doufat, že se problém vyřeší sám.

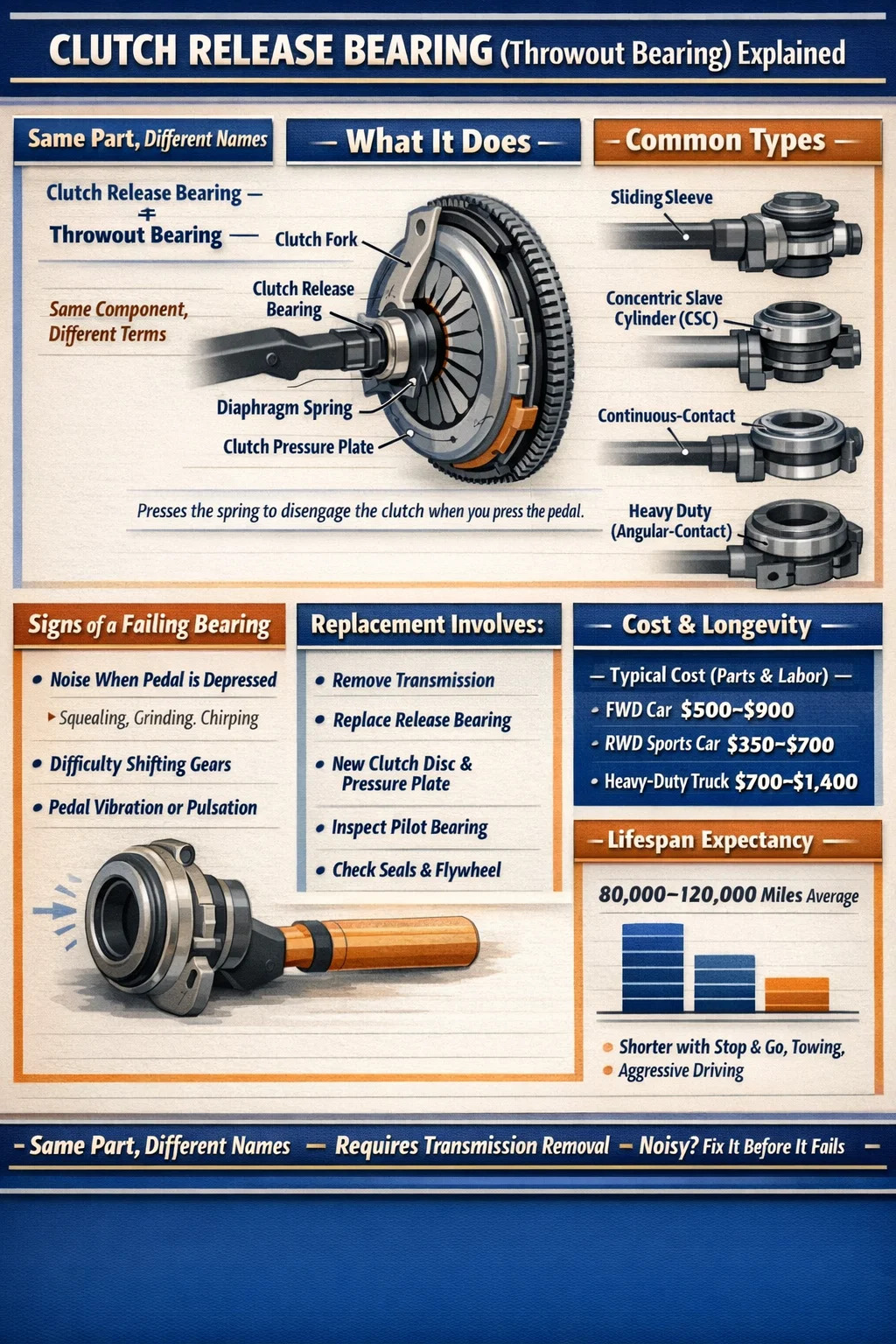

Shrnutí: Vypínací ložisko spojky a vyhazovací ložisko jsou stejné součásti

Aby bylo vše přehledně sladěno:

• Vypínací ložisko spojky a vyhazovací ložisko jsou identické komponenty popsány různými jmény. "Throwout bearing" je americký hovorový termín; "vypínací ložisko spojky" je standardní technické označení.
• Ložisko funguje jako axiální rozhraní mezi stacionárním ovládacím systémem a otáčející se přítlačnou deskou, což umožňuje rozpojení spojky.
• Existuje několik konstrukčních typů – posuvná objímka, soustředný pracovní válec, spojitý kontakt a vysoká zatížení – každý je vhodný pro různé aplikace.
• Primárním příznakem vadného ložiska je hluk, konkrétně při sešlápnutí spojkového pedálu.
• Výměna vždy vyžaduje odstranění převodovky; důrazně se doporučuje vyměnit celou spojkovou sadu současně.
• Na kvalitě záleží – použijte ložiska ekvivalentní OEM od zavedených dodavatelů spíše než nejlevnější dostupnou možnost.
• Včasná pozornost k příznakům zabraňuje sekundárnímu poškození a udržuje celkové náklady na opravy předvídatelné.
