Jaký hluk vydává opotřebované vypínací ložisko spojky?

Jak vlastně zní opotřebované vypínací ložisko spojky?

A opotřebované vypínací ložisko spojky — nazývané také vyhazovací ložisko — nejčastěji produkuje a vysoké skřípání, cvrlikání nebo skřípání, které se objeví zvláště při sešlápnutí spojkového pedálu a zmizí, když ji pustíte. Tento vztah mezi zapnutím a vypnutím a pohybem pedálu je nejjasnějším diagnostickým vodítkem, které odděluje špatné vypínací ložisko od ostatních zvuků hnacího ústrojí. V některých případech se zvuk přesune do drsného, ​​kovového broušení, když ložisko postoupilo za skřípání do fyzického kontaktu mezi kovovými součástmi. Pokud uslyšíte konzistentní vrčení nebo dunění, které změní charakter v okamžiku, kdy se vaše noha dotkne spojkového pedálu, nejpravděpodobnější příčinou je vadné vypínací ložisko spojky.

Pochopení toho, co přesně slyšíte – a kdy – vám ušetří chybnou diagnostiku problému jako opotřebené vodicí ložisko, vadné ložisko vstupního hřídele nebo dokonce kvílení převodovky. Každý z nich produkuje hluk v různých časech a za různých podmínek. Hlukový podpis vypínacího ložiska je přímo spojen s ovládáním pedálu, což z něj činí jednu z jednodušších komponent identifikovatelných sluchem.

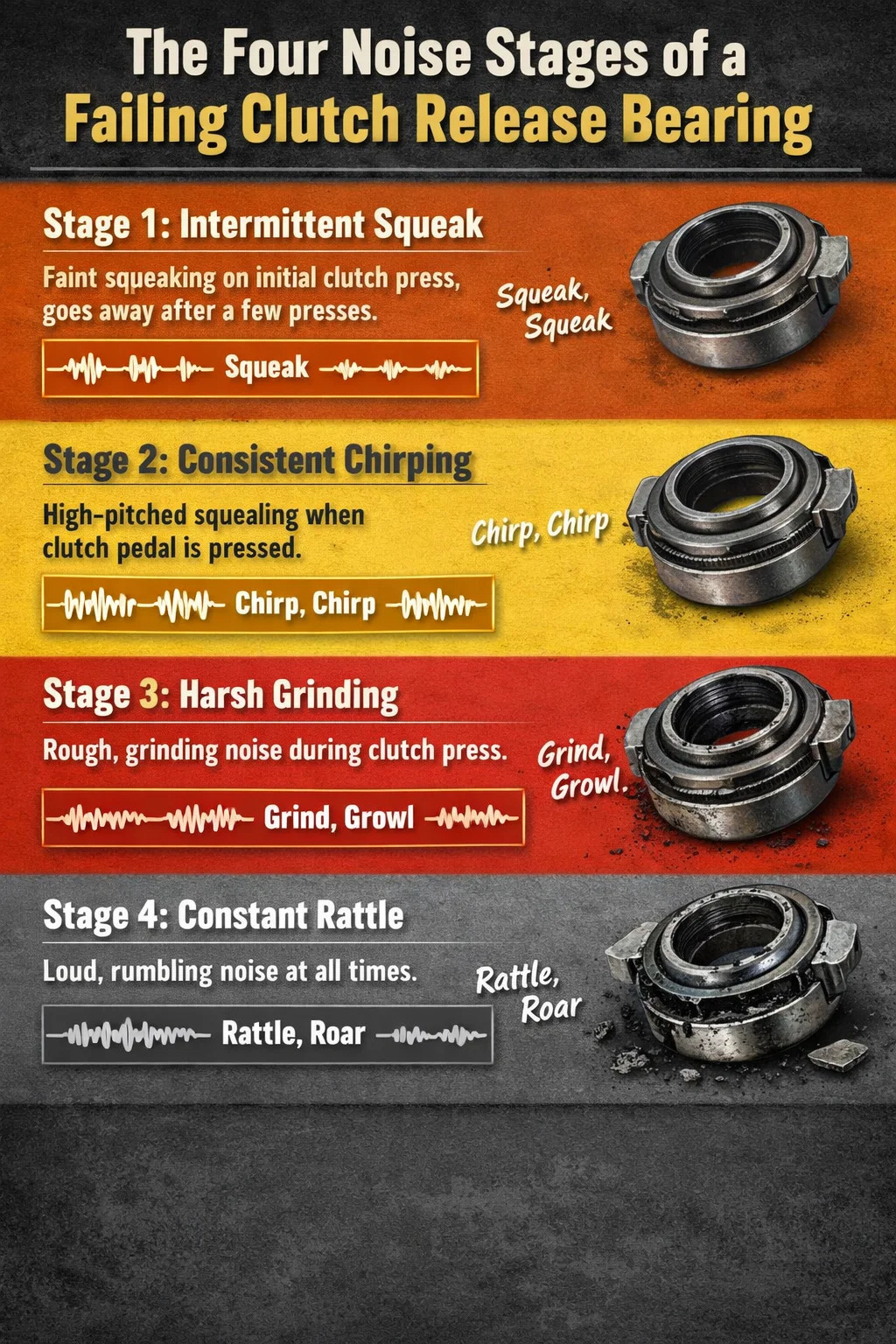

Čtyři zřetelné stupně hluku vadného vypínacího ložiska spojky

Opotřebení ložisek se málokdy ohlásí najednou. Zhoršení sleduje poměrně předvídatelný oblouk od jemného ke katastrofickému a každá fáze produkuje jiný akustický podpis. Vědět, v jaké fázi se nacházíte, vám pomůže změřit naléhavost.

Fáze 1 — Přerušované pískání

V nejranější fázi se mazání uvnitř ložiska začíná rozpadat nebo vysychat. Slabé skřípání můžete zaznamenat pouze při prvním sešlápnutí spojky poté, co auto přes noc stálo, a zmizí během několika stisknutí, jakmile se ložisko zahřeje. Mnoho řidičů to odmítá jako ranní kondenzaci nebo studenou převodovku. Je snadné to ignorovat, ale toto je nejlevnější a nejméně rušivý čas na řešení problému – výměna ložisek v tomto bodě obvykle zahrnuje nejmenší vedlejší poškození.

Fáze 2 — Konzistentní cvrlikání nebo pískání při sešlápnutí pedálu

Toto je nejčastěji hlášená fáze. Hluk je nyní opakovatelný: sešlápněte spojkový pedál, uslyšíte pískání; uvolněte pedál, hluk ustane . Zvuk je vysokofrekvenční, někdy popisovaný jako ptačí cvrlikání nebo skřípění brzd jízdního kola. Uvnitř ložiska jsou kuličkové nebo válečkové prvky suché a klec nebo kroužky začínají vykazovat opotřebení. V tomto okamžiku je ložisko funkční, ale degraduje. Většina mechaniků považuje tuto fázi za praktický práh pro plánování výměny, protože postup do fáze 3 může nastat rychle, jakmile začne konzistentní hluk.

Fáze 3 — Tvrdé broušení nebo vrčení

Vysoký pískot přechází do nižšího, hrubšího broušení nebo vrčení. To znamená, že valivá tělesa uvnitř ložiska se začala lámat nebo že kroužky ložiska jsou viditelně rýhované. Dochází ke kontaktu kov na kov. V této fázi reálně hrozí zadření ložiska při sešlápnutém spojkovém pedálu , který může zablokovat vidlici spojky v uvolněné poloze a nechat vás na holičkách. V této fázi se často objevují vibrace přenášené samotným spojkovým pedálem — pulzování nebo drsnost, kterou cítíte pod nohama.

Fáze 4 — Nepřetržitý hluk bez ohledu na polohu pedálu

Jakmile se ložisko zhroutí do bodu, kdy je v téměř konstantním kontaktu s okolními součástmi, hluk se objeví bez ohledu na to, zda je pedál sešlápnut či nikoli. V této fázi se ložisko mohlo rozlomit natolik, že došlo k poškození přítlačného kotouče, kotouče spojky nebo dokonce setrvačníku. Náklady na opravy zde prudce eskalují. Zakázka, která by mohla stát 300–500 USD na díly a práci ve fázi 1 nebo 2, může přesáhnout 1 200 až 1 800 USD, jakmile se započítá renovace nebo výměna přítlačné desky a setrvačníku.

Jak potvrdit, že hluk vychází z vypínacího ložiska spojky

Protože manuální převodovka obsahuje několik ložisek, která mohou vydávat podobné zvuky – ložisko vstupního hřídele, vodicí ložisko nebo pouzdro a ložiska předlohového hřídele – stojí za to provést několik jednoduchých kontrol, než dojde k závěru, že máte špatné vypínací ložisko.

Test stlačení pedálu

Zaparkujte vozidlo s běžícím motorem a převodovkou v neutrálu. Pomalu sešlápněte pedál spojky. Pokud zvuk pískání nebo skřípání začíná v okamžiku, kdy začnete sešlápnout, a ustane, když pedál úplně uvolníte, je primárním podezřelým vypínací ložisko spojky. Hluk by se měl sledovat konzistentně s pohybem pedálu – hlasitější při dalším sešlápnutí, potenciálně odlišný ve výšce při různých hloubkách pedálu v závislosti na tom, jak se ložisko dotýká prstů přítlačné desky.

Odlišení od ložiska vstupního hřídele

A opotřebované input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Odlišení od vodícího ložiska nebo pouzdra

Pilotní ložisko (nebo pouzdro u mnoha vozidel) je umístěno ve středu setrvačníku a podpírá špičku vstupního hřídele převodovky. Opotřebené vodicí ložisko obvykle vytváří hluk během fáze prokluzu spojky – když vyjíždíte z dorazu a spojka je částečně sepnutá. Může také vyvolat pískání nebo kvílení, když je převodovka v neutrálu při běžícím motoru, což se liší od čistého podpisu sešlápnutí pedálu vypínacího ložiska.

Cit pro vibrace

Lehce položte ruku na řadicí páku a pomalu sešlápněte spojkový pedál. Vadné vypínací ložisko často přenáší jemné vibrace nebo nerovnosti přes hnací ústrojí, které lze cítit na řadicí páce nebo v některých vozidlech na podlaze v blízkosti tunelu převodovky. Tato hmatová zpětná vazba v kombinaci se slyšitelným pískáním při sešlápnutí pedálu směřuje pevně k vypínacímu ložisku.

Proč se vypínací ložiska spojky opotřebovávají

Pochopení hlavní příčiny je důležité, protože některým poruchovým stavům lze předejít a jejich odstranění prodlužuje životnost dalšího ložiska.

Položte nohu na pedál spojky

Toto je jediná nejčastější příčina předčasného selhání vypínacího ložiska. I velmi lehký klidový tlak 5–10 lb na spojkový pedál udržuje vypínací ložisko v rotaci proti pružinám přítlačné membrány . V normálním provozu je ložisko zatíženo pouze zlomek sekundy, kterou trvá řazení. Řidič, který v provozu položí nohu na spojkový pedál, může přidat tisíce dalších zatěžovaných otáček za hodinu, čímž se výrazně zrychlí opotřebení. Životnost takto poháněného ložiska může klesnout ze 100 000 mil na méně než 30 000 mil.

Riding the Clutch on Hills

Držení vozidla na svahu pomocí vyvážení záběru spojky namísto použití ruční brzdy udržuje vypínací ložisko pod stálým zatížením a spojkový kotouč ve stavu trvalého prokluzu. Kromě opotřebení ložisek to také glazuje spojkový kotouč a rýhuje čelo setrvačníku. Pět minut jízdy v kopci s touto technikou může způsobit stejné opotřebení jako desítky kilometrů normální jízdy.

Kontaminace a pronikání vlhkosti

Moderní utěsněná ložiska jsou předem promazána a navržena tak, aby fungovala bez údržby, ale těsnění se časem zhoršují, zejména ve vozidlech provozovaných ve vlhkém, blátivém nebo prašném prostředí. Jakmile vlhkost nebo písek vstoupí do ložiska, mazivo je ohroženo a začíná abrazivní opotřebení. Vozidla používaná v terénu nebo v oblastech s těžkým nanášením silniční soli často vykazují opotřebení vypínacích ložisek při výrazně nižším počtu najetých kilometrů než vozidla provozovaná v čistých a suchých podmínkách.

Nesouosost a nesprávná instalace

Vypínací ložisko, které není dokonale vystředěno na držáku ložiska vstupního hřídele, nebo vidlice spojky, která je ohnutá nebo opotřebovaná v bodě otáčení, zatěžují ložisko nerovnoměrně. To vytváří stav bočního zatížení, pro který ložisko není navrženo, což způsobuje rychlé opotřebení na jedné straně kroužku ložiska. Hlukový podpis je v tomto případě často spíše rytmickým tikáním nebo cinkáním při sešlápnutí pedálu než plynulým pískáním, odrážejícím nerovnoměrné zatížení.

Prodloužená životnost bez výměny

I při dokonalé technice jízdy patří vypínací ložisko k opotřebení. Většina výrobců uvádí životnost sestavy spojky v rozmezí 80 000 až 150 000 mil v závislosti na hmotnosti vozidla, typu převodovky a způsobu použití . Těžká nákladní vozidla a vozidla používaná pro tažení dosahují spodní hranice tohoto rozsahu rychleji. Mnoho techniků doporučuje výměnu vypínacího ložiska při každé výměně spojkového kotouče, protože pracnost přístupu k ložisku tvoří většinu celkových nákladů na práci.

Porovnání hluku: Vypínací ložisko spojky vs. ostatní běžné zvuky spojky

Ne každý hluk z oblasti spojky znamená poruchu vypínacího ložiska. Níže uvedená tabulka porovnává nejběžnější zdroje hluku a jejich charakteristiky, aby pomohla zpřesnit diagnózu.

Další příznaky, které doprovázejí opotřebované vypínací ložisko spojky

Hluk je primárním indikátorem, ale selhávající vyhazovací ložisko se často projevuje spolu s dalšími příznaky, které dohromady tvoří silnější argument pro diagnózu.

• Vibrace pedálu spojky: Pulzování nebo drsnost pod nohama při sešlápnutí spojky způsobená nerovným povrchem ložiska přenášejícím vibrace nahoru přes vidlici spojky a hydraulické nebo kabelové propojení.
• Zvýšená síla pedálu: Jak se ložisko opotřebovává a jeho vnitřní odpor se zvyšuje, vytváří další odpor, který musí řidič překonat při sešlápnutí pedálu. Změna je postupná a snadno ji přehlédnete, dokud ji nesrovnáte s čerstvě servisovanou spojkou.
• Potíže se zařazováním nebo vypínáním převodů: V pokročilých stádiích může ložisko, které se začalo zadřít nebo způsobilo zablokování vidlice spojky, způsobit neúplné rozpojení spojky, takže řazení bude křupavé nebo obtížné.
• Prokluzování spojky: Zatímco prokluzování je častěji příznakem opotřebované lamely spojky, zadřené nebo zborcené ložisko může zabránit přítlačnému kotouči v úplném sevření lamely spojky, což má za následek prokluzování při zatížení.
• Viditelný materiál ložiska nebo kovové částice: Ve vozidlech s kontrolním krytem nebo na pracovním stole při výměně spojky technici někdy pozorují lesklé kovové úlomky v krytu zvonu, které odpovídají poškození materiálu ložiska.

Jak dlouho můžete jet s hlučným vypínacím ložiskem spojky?

To zcela závisí na tom, v jaké fázi ložisko dosáhlo. Ve fázi 1 (přerušované skřípání za studena) nebo rané fázi 2 (konzistentní pískání při sešlápnutí pedálu, ale žádné další příznaky) mnoho řidičů pokračuje v bezpečném provozu svého vozidla po dobu týdnů nebo dokonce několika měsíců, zatímco zařizuje opravy. Riziko je zvládnutelné, pokud ložisko zůstává funkční a hluk nepostupuje.

Jakmile začne broušení (fáze 3), další jízda s sebou nese významné riziko poruchy. Ložisko, které se zadře při sešlápnutém pedálu spojky, může potenciálně zablokovat mechanismus spojky v rozpojené poloze, takže nebudete moci zařadit rychlostní stupeň. V nejhorším případě zhroucené ložisko rozptýlí úlomky uvnitř krytu zvonu, který rýsuje přední stranu setrvačníku a přítlačného kotouče, a přidává několik stovek dolarů k tomu, co by jinak bylo jednoduchou výměnou ložiska a spojkového kotouče.

Praktická rada, kterou používá mnoho zkušených mechaniků: pokud je hluk přítomen při každém stisknutí spojky a trvá déle než dva týdny, objednejte si neprodleně opravu. Pokud se zvuk byť jen jednou změnil z pískání na skřípání, považujte jej za naléhavý.

Co zahrnuje proces výměny

Výměna vypínacího ložiska spojky vyžaduje demontáž převodovky, abyste získali přístup k sestavě spojky. To je důvod, proč tato práce nese náklady na pracovní sílu, kterou dělá – samotné ložisko je levná součást, obvykle za cenu mezi 20 a 80 dolary u většiny osobních vozidel, ale demontáž převodovky u vozidla s motorem vpředu a pohonem zadních kol obvykle trvá 3–5 hodin práce. Demontáž transaxle s pohonem předních kol se může pohybovat v rozmezí 4–8 hodin v závislosti na uspořádání a přístupnosti vozidla.

Protože všechny tyto práce jsou nutné pro přístup k ložisku, je standardní praxí – a finančně rozumnou – vyměnit celou spojkovou sadu současně. Sada spojky obsahuje kotouč, přítlačný kotouč a vypínací ložisko a někdy i nové vodicí ložisko nebo pouzdro. Náklady na přírůstkové díly za kompletní sadu oproti pouhému ložisku jsou často 100–300 USD, což je zlomek dodatečné práce, která by byla nutná pro druhé roztržení, pokud by o rok později selhal spojkový kotouč.

V tuto chvíli by měl být také zkontrolován stav setrvačníku. Setrvačník vykazující tepelné praskliny, tvrdá místa (lesklé modré kruhové skvrny) nebo drážky hlubší než přibližně 0,030 palce by měl být obnoven nebo vyměněn , protože opotřebený nebo rýhovaný setrvačník urychluje opotřebení nového kotouče spojky a může způsobit chvění spojky nebo chvění i bezprostředně po servisu.

Typické cenové rozpětí podle kategorie vozidla

• Ekonomické a kompaktní vozy (např. Honda Civic, VW Golf, Toyota Corolla): 450–900 $ za kompletní sadu spojky včetně práce v nezávislém obchodě.
• Výkonné a sportovní vozy (např. Subaru WRX, Ford Mustang, Chevrolet Camaro): 700 – 1 400 USD v závislosti na specifikaci dílů a typu převodovky.
• Lehká nákladní vozidla a SUV (např. Toyota Tacoma, Ford Ranger): 600 – 1 200 USD, přičemž vozidla s pohonem všech čtyř kol vyžadují v některých případech dodatečné odpojení převodovky.
• Evropská vozidla se složitým uspořádáním převodovky (např. BMW řady M, Porsche 911 s manuálem): 1 200 – 2 500 USD kvůli vyšším nákladům na díly a prodloužené pracovní době.

Prevence selhání předčasného vypínacího ložiska spojky

Dobré jízdní návyky jsou nejúčinnější formou údržby vyhazovaného ložiska. Ložisko je navrženo tak, aby zvládlo krátké, cyklické zatížení, které přichází s normálním řazením. Problémy nastanou, když se toto zatížení stane nepřetržitým nebo nadměrným.

1. Mezi změnami převodového stupně mějte levou nohu mimo spojkový pedál. Položte jej na mrtvý pedál (podnožku) nalevo od spojkového pedálu. Dokonce i několik liber klidového tlaku vynásobeného na tisíce mil přispívá k významným hodinám ložiska pod zatížením.
2. V kopcích používejte ruční brzdu, ne spojku. Při čekání na semaforu ve svahu raději zatáhněte ruční brzdu než držte polohu s prokluzem spojky.
3. Rozhodně proveďte změny převodových stupňů. Pomalý, váhavý záběr spojky udržuje ložisko zatížené po delší dobu během cyklu řazení. Hladký a přiměřeně rychlý pohyb pedálů prodlužuje životnost ložisek.
4. Během servisu spojky zkontrolujte vidlici a čep spojky. A opotřebované pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Okamžitě řešte jakékoli netěsnosti hydrauliky spojky. Hlavní nebo pomocný válec spojky, který prosakuje kapalinou, může kontaminovat kotouč spojky a v systémech hydraulických vypínacích ložisek běžných v moderních vozidlech ovlivnit provoz a životnost samotné sestavy ložiska.

Soustředné pomocné válce vs. tradiční ložiska ovládaná vidlicí

Stojí za zmínku, že mnoho vozidel vyráběných od konce 90. let 20. století používá koncentrický pomocný válec (CSC) namísto tradičního vnějšího pomocného válce a uspořádání vidlice spojky. V systému CSC je hydraulický podřízený válec namontován uvnitř pouzdra zvonu přímo kolem vstupního hřídele a vypínací ložisko je integrováno do jednotky jako jediná sestava.

Hlukové charakteristiky vadného ložiska CSC jsou v podstatě totožné s charakteristikami tradičního vyhazovacího ložiska – pískání nebo skřípání při sešlápnutí pedálu – ale diagnostika a oprava se liší. CSC nelze vyměnit odděleně od jeho hydraulických součástí ; celá jednotka musí být vyměněna jako celek. Náklady na jednotku CSC jsou obvykle 80–250 USD za samotnou součást, což je dražší než samostatné ložisko, ale stále rozumné vzhledem ke kombinované povaze součásti. Mezi známky selhání CSC patří také únik spojkové kapaliny do pouzdra zvonu, což může kromě hluku ložisek způsobit znečištění kotouče spojky.

Shrnutí: Klíčová fakta k zapamatování

• A opotřebované clutch release bearing primarily produces a pískání, cvrlikání nebo skřípání, které je přítomno při sešlápnutí spojkového pedálu a chybí při jeho uvolnění.
• Opačný vzorec – hluk při sešlápnutí pedálu, tichý při sešlápnutí – směřuje k ložisku vstupního hřídele, nikoli vypínacímu ložisku.
• Porucha probíhá ve čtyřech fázích: přerušované pískání, konzistentní pískání, skřípání a nepřetržitý hluk bez ohledu na polohu pedálu.
• Nejčastější příčinou předčasného selhání je položení nohy na spojkový pedál, díky kterému se ložisko neustále točí pod zatížením.
• Výměna pouze ložiska, když je převodovka mimo provoz, je špatná hospodárnost – sada kompletní spojky stojí o něco více a zabrání druhému poškození kotouče nebo přítlačného kotouče.
• Jakmile se objeví zvuk broušení, považujte opravu za naléhavou. Pokračující jízda riskuje zadření ložisek, poškození vstupního hřídele převodovky a zvyšující se náklady na opravy. $
